Микросхема Microchip Atmega328-AU — 8-битный микроконтроллер архитектуры AVR с тактовой частотой до 20 МГц и флеш-памятью программ 32 КБ. Ядро выполняет большинство инструкций за один такт и при частоте 20 МГц обеспечивает производительность до 20 MIPS. Набор насчитывает 131 инструкцию, в распоряжении программиста — 32 регистра общего назначения и встроенный аппаратный умножитель с временем выполнения два такта.
Объём оперативной памяти SRAM — 2 КБ, EEPROM — 1 КБ с ресурсом 100 000 циклов перезаписи; флеш-память рассчитана на 10 000 циклов. Программирование выполняется внутрисистемно через встроенный загрузочный код, при этом можно выделить отдельную секцию загрузчика с независимыми битами блокировки, а исполняемый код защитить от считывания программными битами блокировки. Есть встроенный калиброванный тактовый генератор, два 8-битных таймера и отдельный счётчик реального времени с независимым генератором, детектор провалов напряжения питания программируется по порогу.
Периферия включает 8-канальный АЦП, 6 каналов ШИМ, аналоговый компаратор, 2-проводной интерфейс I2C, совместимый с шиной Philips, интерфейс SPI в режимах master и slave и программируемый USART. Из 32 выводов корпуса 23 работают как линии цифрового ввода-вывода. Контроллер поддерживает библиотеку QTouch для ёмкостного сенсорного управления с числом каналов считывания до 64.

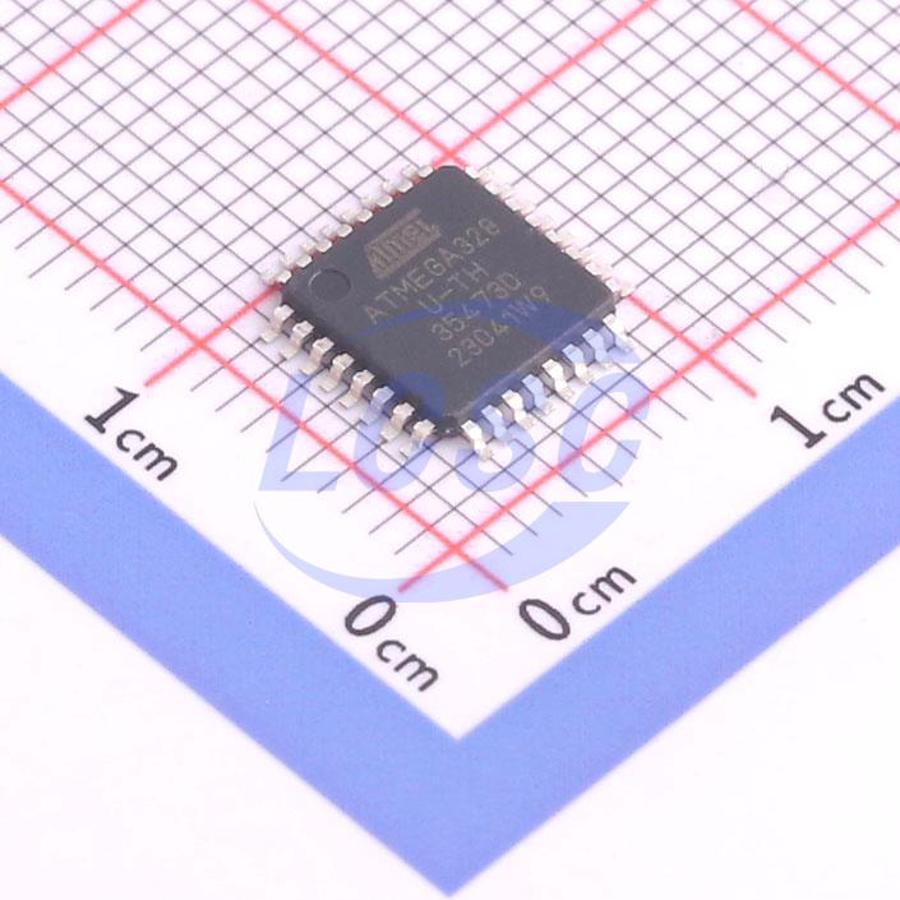

Это исполнение выпускается в корпусе TQFP-32 для поверхностного монтажа с шагом выводов 0,8 мм. Диапазон питания — 1,8–5,5 В, допустимая тактовая частота растёт вместе с напряжением: 0–4 МГц при 1,8–5,5 В, 0–10 МГц при 2,7–5,5 В и полные 0–20 МГц при 4,5–5,5 В. Ток потребления в активном режиме — 0,2 мА при частоте 1 МГц и напряжении 1,8 В, в режиме power-down — 0,1 мкА, в режиме power-save с работающим часовым генератором 32 кГц — 0,75 мкА.
Основные характеристики
- Архитектура: Advanced RISC (AVR)
- Тактовая частота: до 20 МГц
- Производительность: до 20 MIPS при 20 МГц
- Флеш-память: 32 КБ, 10 000 циклов перезаписи
- SRAM: 2 КБ
- EEPROM: 1 КБ, 100 000 циклов перезаписи
- Линии ввода-вывода: 23
- Каналы АЦП: 8
- Каналы ШИМ: 6
- Интерфейсы: SPI, I2C, USART
- Диапазон напряжения питания: 1,8–5,5 В
- Ток в активном режиме: 0,2 мА при 1 МГц, 1,8 В
- Ток в режиме power-down: 0,1 мкА
- Ток в режиме power-save: 0,75 мкА
- Корпус: TQFP-32, шаг выводов 0,8 мм
- Макс. рабочая температура: 85°C
Где применяется
- Встраиваемое управление: контроллер задач для бытовых и промышленных устройств с невысоким числом внешних сигналов
- Сенсорные интерфейсы: кнопочные и слайдерные панели на базе поддержки QTouch без отдельного контроллера сенсоров
- Платы прототипирования: платформы для разработки и обучения, где нужен доступный 8-битный контроллер с готовой средой программирования
- Измерительные узлы: сбор показаний с аналоговых датчиков через встроенный 8-канальный АЦП
