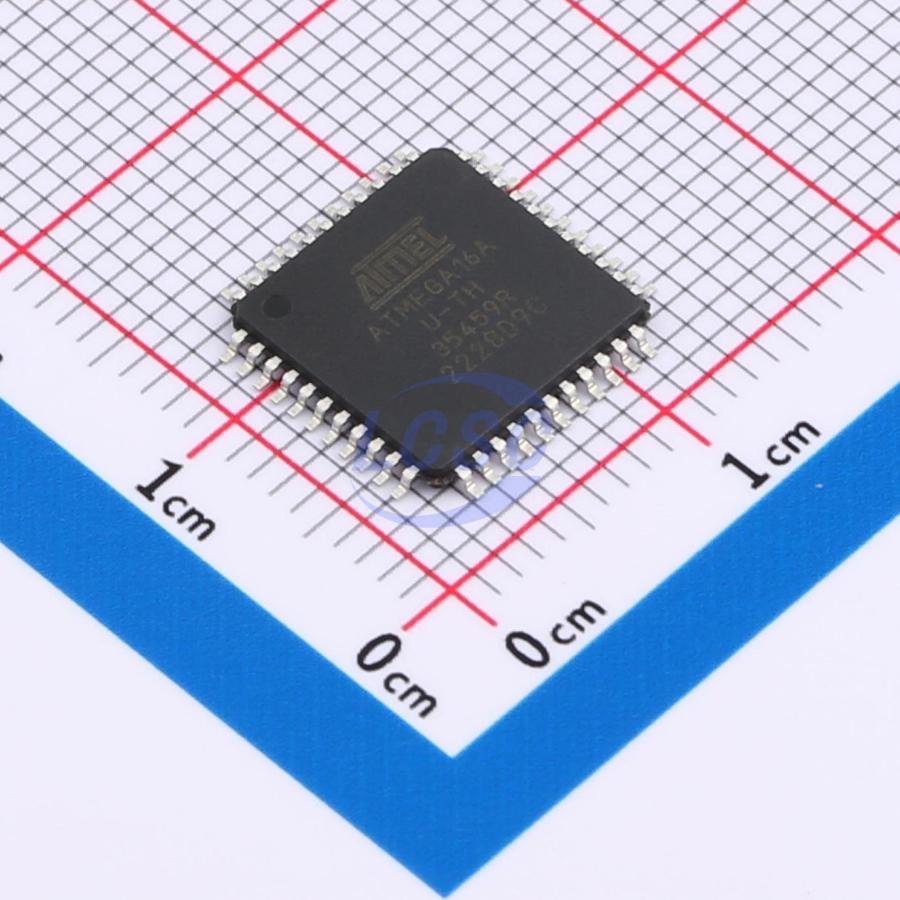

Микросхема Microchip ATMEGA16A-AU — восьмиразрядный микроконтроллер семейства megaAVR с архитектурой AVR Enhanced RISC. Память программ — флэш объёмом 16 КБ, оперативная память SRAM — 1 КБ, энергонезависимая EEPROM — 512 байт. Максимальная тактовая частота 16 МГц, производительность до 16 MIPS. Данные во флэш-памяти сохраняются 100 лет при 25 °C и 20 лет при 85 °C.
Питание — от 2,7 до 5,5 В, поэтому микроконтроллер работает и от трёхвольтовой, и от пятивольтовой логики без смены исполнения. Энергопотребление заданo для нескольких режимов: в активном режиме 0,6 мА при 1 МГц и 3 В, в режиме простоя 0,2 мА при тех же условиях, в режиме Power-down менее 1 мкА. Рабочий диапазон температур от −40 до +85 °C — промышленный, но не расширенный до 125 °C.
Периферия: 32 линии ввода-вывода, восемь каналов 10-разрядного АЦП, четыре канала ШИМ, два восьмиразрядных и один шестнадцатиразрядный таймер-счётчик. Для связи доступны USART, SPI, двухпроводной интерфейс TWI (I2C) и JTAG. Корпус — TQFP-44 для поверхностного монтажа. Ограничения прямо следуют из характеристик: 1 КБ ОЗУ и 16 КБ программной памяти рассчитаны на задачи управления, а не на объёмные программы или буферы.
Основные характеристики
Ядро AVR, флэш 16 КБ, SRAM 1 КБ, до 16 МГц, питание 2,7–5,5 В. Корпус TQFP-44, 32 линии ввода-вывода, 8 каналов АЦП.
Где применяется
- Устройства с экономным питанием: ток в режиме Power-down менее 1 мкА, в активном режиме 0,6 мА при 1 МГц.
- Сбор аналоговых сигналов: восемь каналов АЦП с разрешением 10 бит.
- Управление нагрузкой: четыре канала ШИМ и три таймера-счётчика.
- Связь с периферийными узлами: USART, SPI и TWI на одном кристалле, отладка по JTAG.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
