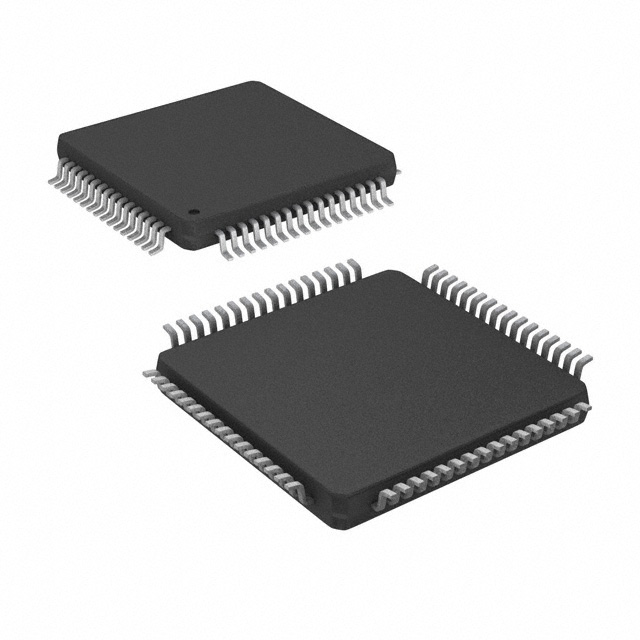

Микросхема Microchip ATmega128-16AU — 8-разрядный микроконтроллер семейства AVR с памятью программ 128 КБ и оперативной памятью 4 КБ. Максимальная тактовая частота равна 16 МГц, производительность достигает 16 MIPS. Версия 16AU выпускается в корпусе TQFP-64 для поверхностного монтажа и выделяется среди младших ATmega числом выводов: доступно 53 линии ввода-вывода.
Из периферии в наличии десятиразрядный АЦП на 8 каналов и последовательные интерфейсы I2C, SPI и UART. Для хранения данных кроме флэш-памяти есть EEPROM. Заявленный ресурс составляет 10 000 циклов записи и стирания для флэш-памяти и 100 000 для EEPROM. Данные сохраняются 100 лет при 25 °C и 20 лет при 85 °C.
Питание микроконтроллера — от 4,5 до 5,5 В, и это главное ограничение позиции. Версия на 16 МГц не работает от 3,3 В, поэтому при литиевом или трёхвольтовом питании нужно выбирать другой вариант серии. Рабочий диапазон температур — от -40 до +85 °C. По документации микросхема имеет уровень чувствительности к влаге MSL 3 с допустимой выдержкой 168 часов. Разрядность ядра — 8 бит, поэтому для задач с большими объёмами вычислений и обработкой сигналов она не рассчитана.
Основные характеристики
8-разрядное ядро AVR до 16 МГц, флэш-память 128 КБ, SRAM 4 КБ, 53 линии ввода-вывода. Питание от 4,5 до 5,5 В, корпус TQFP-64.
Где применяется
- Промышленная автоматика: управление узлами по SPI, I2C и UART при пятивольтовой логике.
- Сбор данных: восемь каналов АЦП с разрешением 10 бит для опроса аналоговых датчиков.
- Устройства с большим числом сигналов: 53 линии ввода-вывода закрывают панели, реле и индикаторы без расширителей.
- Поддержка действующих разработок: замена в изделиях, где уже применяется ATmega128.
