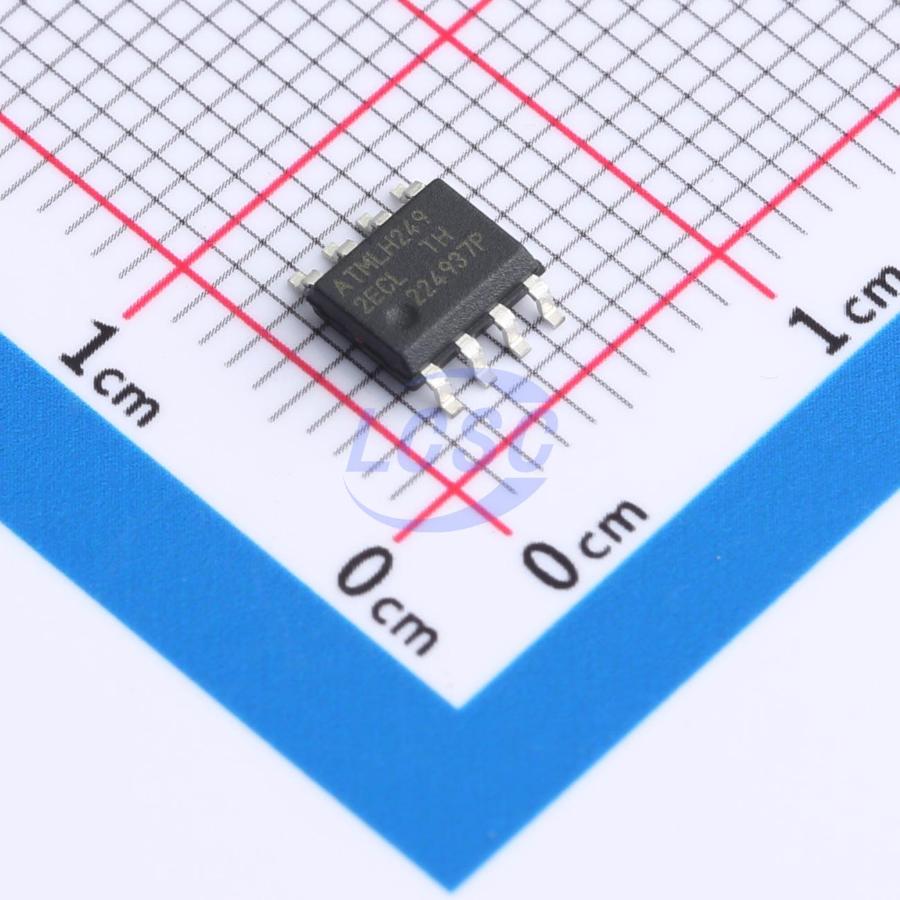

Микросхема Microchip AT24C256C-SSHL — энергонезависимая память EEPROM ёмкостью 256 Кбит с последовательным интерфейсом I2C, организованная как 32768 ячеек по 8 бит. Устройство предназначено для хранения настроек, калибровочных данных и небольших массивов информации, которые должны сохраняться при отключении питания. Корпус SOIC-8 с шагом выводов 1,27 мм позволяет устанавливать микросхему на плату методом поверхностного монтажа.
Обмен данными идёт по шине I2C на одной из трёх скоростей: 100 кГц в стандартном режиме, 400 кГц в режиме Fast и 1 МГц в режиме Fast Mode Plus. Питание микросхемы — в диапазоне от 1,7 до 5,5 В, что позволяет подключать её как к низковольтной, так и к стандартной логике. Ток потребления в активном режиме не превышает 3 мА, в режиме ожидания — не более 6 мкА, поэтому микросхема заметно не нагружает батарейное питание устройства.
Ресурс записи составляет 1 000 000 циклов, а сохранность записанных данных производитель определяет в 100 лет. Запись выполняется постранично, размер страницы — 64 байта, время выполнения цикла записи — до 5 мс. Такое сочетание параметров рассчитано на память, которую обновляют периодически, а не на журналирование с высокой частотой перезаписи.
Рабочий диапазон температур — от -40°C до +85°C, что соответствует промышленному классу и позволяет использовать микросхему вне помещений с контролируемым климатом. Защита выводов от электростатического разряда — свыше 4000 В. Габариты корпуса SOIC-8 — 4,9×3,9 мм, что делает микросхему компактным дополнением к основному контроллеру платы.
Основные характеристики
- Объём памяти: 256 Кбит (32768 x 8 бит)
- Интерфейс: I2C
- Тактовая частота: 100 кГц / 400 кГц / 1 МГц
- Напряжение питания: 1,7–5,5 В
- Ток потребления: 3 мА (активный режим), 6 мкА (режим ожидания)
- Ресурс записи: 1 000 000 циклов
- Сохранность данных: 100 лет
- Размер страницы записи: 64 байта
- Время цикла записи: до 5 мс
- Рабочая температура: от -40°C до +85°C
- Корпус: SOIC-8, шаг выводов 1,27 мм
- Защита от ЭСР: свыше 4000 В
Где применяется
- Хранение настроек устройства: параметры конфигурации, заводские установки и серийные номера, которые должны сохраняться при выключении питания
- Калибровочные данные: коэффициенты для датчиков и измерительных модулей, считываемые контроллером при старте
- Периферия микроконтроллеров: подключение по I2C к платам на базе МК без дополнительных линий адреса и данных
- Промышленная и бытовая электроника: оборудование, работающее в расширенном температурном диапазоне
