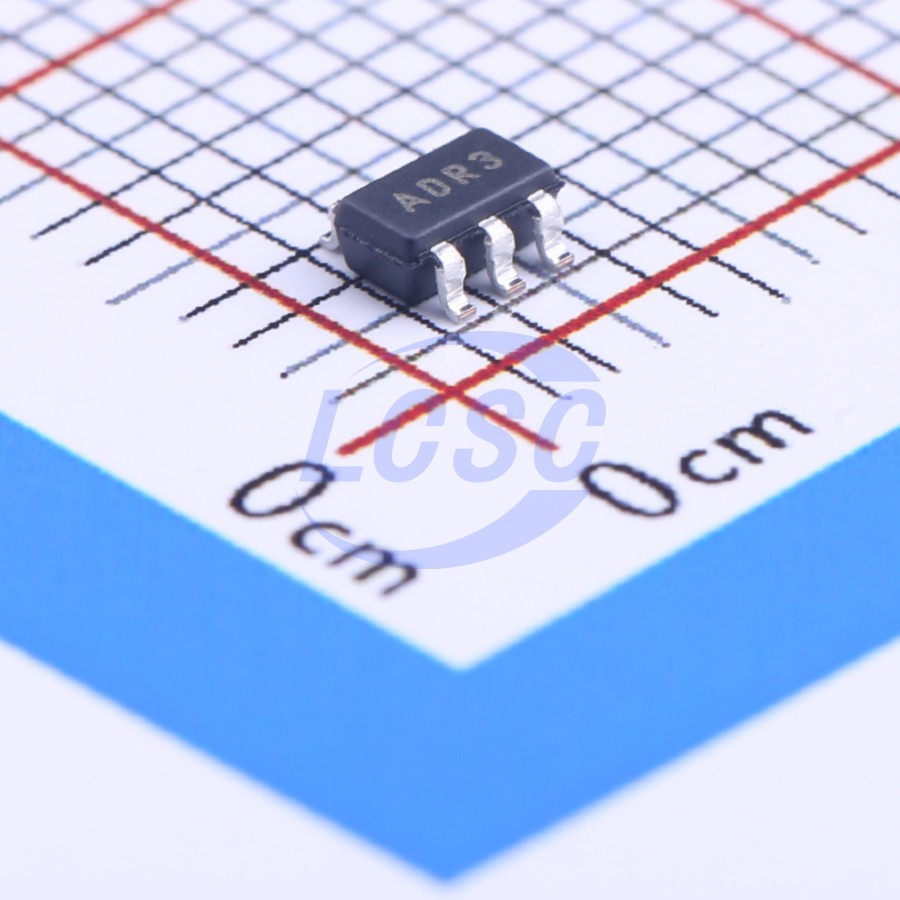

Микросхема MCP6001RT-I/OT — операционный усилитель компании Microchip с одним каналом в миниатюрном корпусе SOT-23-5. Усилитель работает от однополярного питания в диапазоне от 1,8 В до 5,5 В и обеспечивает полосу единичного усиления 1 МГц при скорости нарастания выходного напряжения 0,6 В/мкс.
Входной и выходной каскады выполнены по схеме rail-to-rail: синфазный сигнал на входе допускается от VSS − 0,3 В до VDD + 0,3 В, а выходное напряжение раскачивается почти до самих шин питания — от VSS + 25 мВ до VDD − 25 мВ. Коэффициент усиления без обратной связи не менее 88 дБ, типовое значение — 112 дБ, коэффициент подавления синфазного сигнала — типично 76 дБ, коэффициент подавления пульсаций питания — 86 дБ, запас по фазе — 90°.
Ток потребления одного усилителя лежит в пределах от 50 до 170 мкА, типовое значение — 100 мкА, что позволяет применять микросхему в устройствах с батарейным питанием. Входной ток смещения не превышает ±1 пА при 25°C, максимальное напряжение смещения — 4,5 мВ, температурный дрейф смещения — ±2,0 мкВ/°C. Спектральная плотность шума на входе составляет 28 нВ/√Гц, размах шума в полосе — 6,1 мкВ от пика до пика.
Микросхема выпускается в промышленном исполнении с рабочим диапазоном температур от -40°C до +125°C и защитой от электростатического разряда по модели тела человека не менее 4 кВ. Максимально допустимое напряжение питания — 7,0 В, максимальный входной ток — ±2 мА, максимальный ток короткого замыкания на выходе — ±23 мА при питании 5,5 В.
Основные характеристики
- Число каналов: 1
- Диапазон напряжения питания: 1,8–5,5 В (абс. макс. 7,0 В)
- Полоса единичного усиления: 1 МГц
- Скорость нарастания: 0,6 В/мкс
- Ток потребления на канал: 50–170 мкА, тип. 100 мкА
- Входной ток смещения: ±1 пА при 25°C
- Максимальное напряжение смещения: 4,5 мВ
- КОСС (тип.): 76 дБ
- Защита от ЭСР (HBM): ≥4 кВ
- Диапазон рабочих температур: от -40°C до +125°C
- Корпус: SOT-23-5
Где применяется
- Портативные измерительные приборы: усиление сигналов датчиков при ограниченном энергопотреблении
- Активные фильтры и буферные каскады: работа в аналоговых трактах с низким уровнем шума
- Устройства с батарейным питанием: низкий ток покоя продлевает работу от одного элемента питания
- Промышленная автоматика: расширенный диапазон рабочих температур
