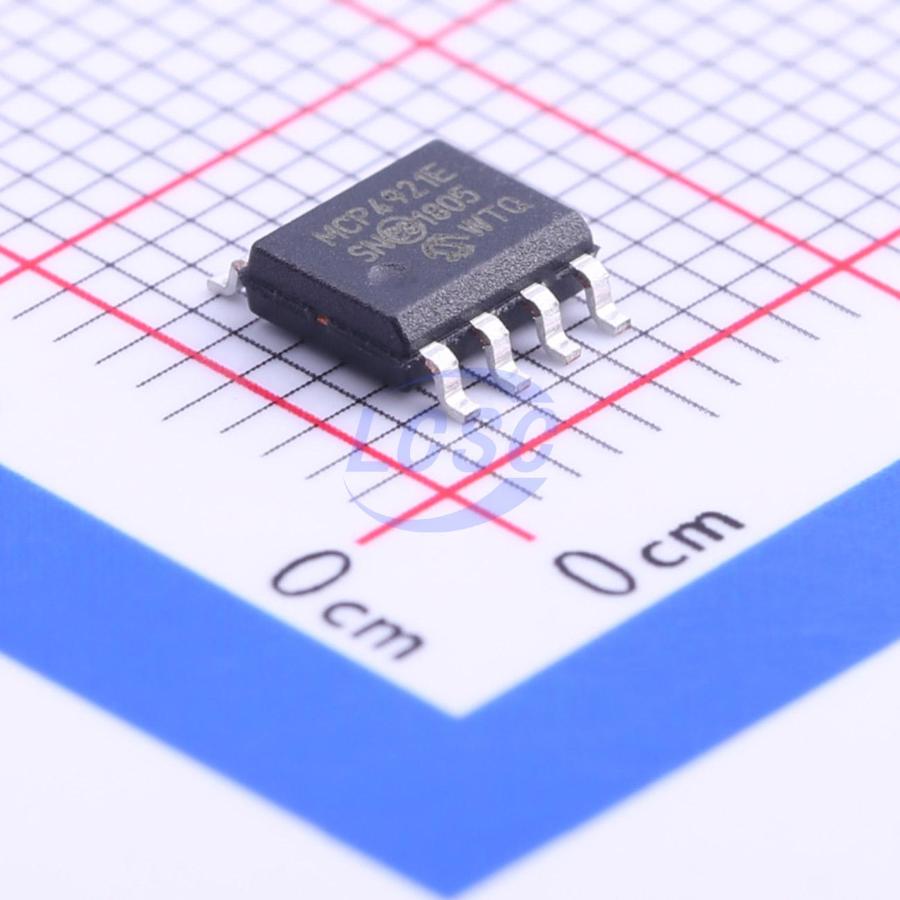

Микросхема Microchip MCP4921-E/SN — одноканальный цифро-аналоговый преобразователь (ЦАП) с разрешением 12 бит, выполненный в корпусе SO-8 с восемью выводами. Обмен данными с управляющим контроллером идёт по последовательному интерфейсу SPI на тактовой частоте до 20 МГц, чего достаточно для обновления выходного напряжения без заметной задержки в большинстве контуров управления. Исполнение -E/SN предполагает пайку в корпусе для поверхностного монтажа и рассчитано на промышленный диапазон питания.
На выходе установлен операционный усилитель с полосой 450 кГц при коэффициенте усиления 1x и 400 кГц при 2x, обеспечивающий размах выходного напряжения почти от нуля до питания — от 0.01 В до Vdd-0.04 В. Коэффициент усиления выбирается программно, 1x или 2x, а опорное напряжение можно подавать в буферизованном режиме (диапазон 0.040 В...Vdd-0.040 В) либо в небуферизованном (0 В...Vdd, входное сопротивление 165 кОм, ёмкость 7 пФ). Выбор режима опоры определяет, насколько сильно источник опорного напряжения нагружается входом ЦАП.
Микросхема поддерживает программный режим отключения shutdown, в котором ток потребления падает до 3.3 мкА против 350 мкА в рабочем состоянии при питании 5 В. Отдельный вывод LDAC позволяет одновременно защёлкивать выходное значение в нескольких микросхемах ЦАП, если в системе установлено несколько таких каналов. При подаче питания схема отслеживает превышение порога 2.0 В (Power-on Reset) и удерживает выход в известном состоянии до готовности источника.
По точности MCP4921-E/SN обеспечивает дифференциальную нелинейность ±0.2 LSb типично (максимум ±0.75 LSB) и интегральную нелинейность ±2 LSb типично (максимум ±12 LSB), время установления выходного напряжения до половины младшего разряда — 4.5 мкс. Ошибка усиления типично составляет -0.10% от полной шкалы, ошибка смещения — ±0.02% от полной шкалы. При переключении кода на выходе фиксируется выброс энергией 45 нВ·с, а перекрёстные наводки между цифровой и аналоговой частью держатся на уровне 10 нВ·с — это стоит учитывать при разводке платы рядом с чувствительными аналоговыми цепями.
Основные характеристики
- Разрешение: 12 бит
- Интерфейс: SPI, тактовая частота до 20 МГц
- Корпус: SO-8, 8 выводов
- Напряжение питания: 2.7–5.5 В
- Ток потребления: 350 мкА (при 5 В)
- Ток в режиме отключения: 3.3 мкА (тип.), 6 мкА (макс.)
- Максимальный ток короткого замыкания: 24 мА (макс.), 15 мА (тип.)
- Дифференциальная нелинейность (DNL): ±0.2 LSb (тип.), ±0.75 LSB (макс.)
- Интегральная нелинейность (INL): ±2 LSb (тип.), ±12 LSB (макс.)
- Время установления: 4.5 мкс до 1/2 LSb
- Порог сброса при включении питания: 2.0 В
- Особенности: rail-to-rail выход, внешний источник опорного напряжения, выбираемый коэффициент усиления (1x/2x), режим отключения, одновременная фиксация по LDAC
Где применяется
- Промышленная автоматика: формирование аналоговых уставок для контуров управления приводами и клапанами
- Измерительное оборудование: генерация опорных и калибровочных уровней напряжения
- Аудиотехника: цифровое управление уровнем сигнала и параметрами тракта
- Источники питания: программное задание выходного напряжения или тока в цепи обратной связи
