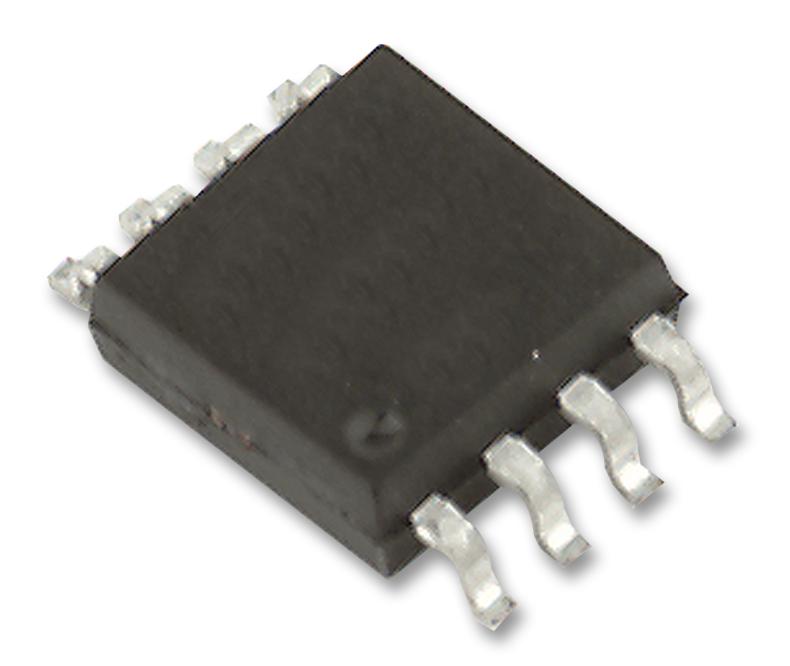

Микросхема Microchip MCP4921-E/MS — это 12-разрядный цифро-аналоговый преобразователь с одним каналом и последовательным интерфейсом SPI. Микросхема принимает 12-битный код по шине SPI и формирует на выходе аналоговое напряжение, пропорциональное входному коду и выбранному коэффициенту усиления. Исполнение E/MS означает промышленный диапазон температур и корпус MSOP-8.
Опорное напряжение можно подавать как в буферизованном режиме (от 0.04 В до VDD), так и в небуферизованном (от 0 В до VDD, входное сопротивление 165 кОм). Выход построен по схеме rail-to-rail, коэффициент усиления выбирается программно — 1x или 2x. Линейность преобразования характеризуется дифференциальной нелинейностью не более ±0.75 LSB и интегральной нелинейностью не более ±12 LSB, типовые значения заметно ниже — ±0.2 LSB и ±2 LSB соответственно.
Быстродействие ЦАП определяется временем установления выходного напряжения 4.5 мкс и скоростью нарастания 0.55 В/мкс, что делает микросхему пригодной для формирования как статических, так и медленно изменяющихся аналоговых сигналов. При включении питания предусмотрен порог сброса на уровне 2.0 В, исключающий некорректное состояние выхода до стабилизации напряжения.
Ток потребления в рабочем режиме типово составляет 175 мкА, максимум — 350 мкА, а в режиме отключения падает до 3.3–6 мкА, что удобно для устройств с батарейным питанием. Микросхема рассчитана на питание от 2.7 до 5.5 В и работу при температуре от -40°C до +125°C, выпускается в компактном 8-выводном корпусе MSOP для поверхностного монтажа.
Основные характеристики
- Разрешение: 12 бит
- Интерфейс: SPI
- Количество каналов: 1
- Корпус: MSOP-8, 8 выводов, SMD
- Напряжение питания: 2.7–5.5 В
- Ток потребления: тип. 175 мкА, макс. 350 мкА
- Ток в режиме отключения: тип. 3.3 мкА, макс. 6 мкА
- Коэффициент усиления: 1x или 2x
- Диапазон опорного напряжения: буферизованный 0.04 В…VDD, небуферизованный 0 В…VDD
- Входное сопротивление (небуферизованный режим): 165 кОм
- Дифференциальная нелинейность (DNL): тип. ±0.2 LSB, макс. ±0.75 LSB
- Интегральная нелинейность (INL): тип. ±2 LSB, макс. ±12 LSB
- Скорость нарастания выходного напряжения: 0.55 В/мкс
- Время установления: 4.5 мкс
- Порог сброса при включении питания: тип. 2.0 В
- Ток короткого замыкания на выходе: тип. 15 мА, макс. 24 мА
- Тип выхода: rail-to-rail
- Рабочая температура: -40°C…+125°C
Где применяется
- Промышленная автоматика: формирование аналоговых уставок для контроллеров приводов и регуляторов
- Измерительное оборудование: генерация точных опорных и калибровочных напряжений
- Портативные устройства: низкое потребление и режим отключения продлевают работу от батарей
- Системы управления процессами: программное задание аналоговых сигналов по цифровому интерфейсу
