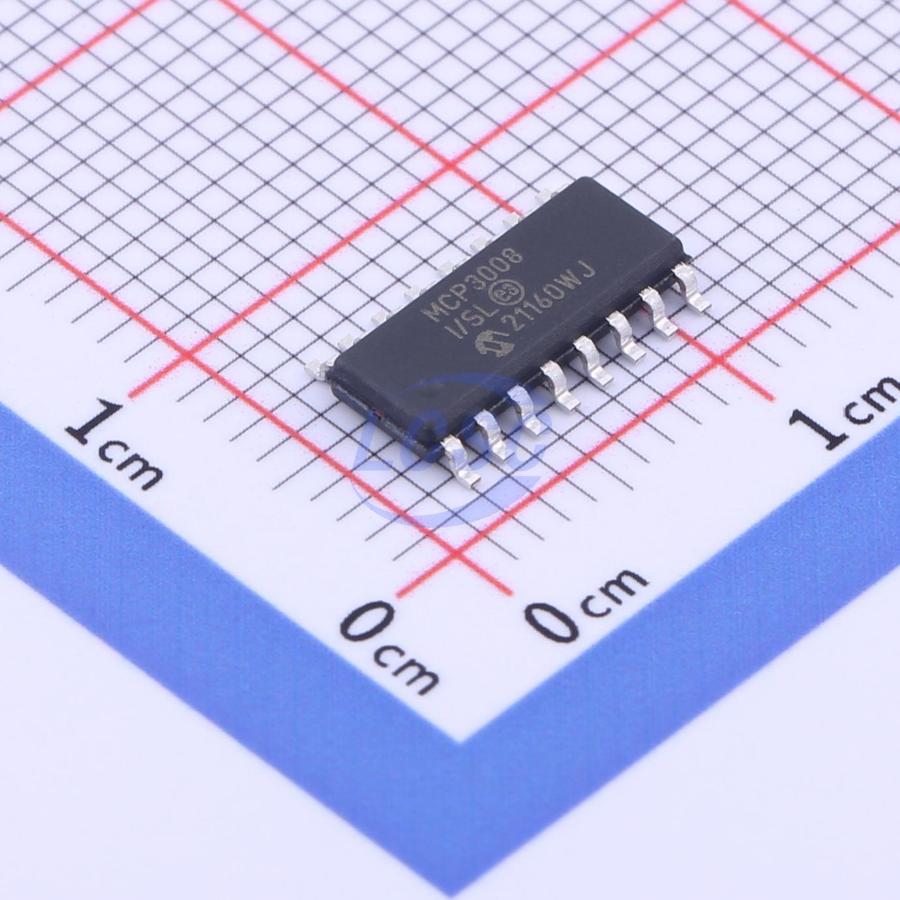

Микросхема Microchip MCP3008T-I/SL — это 10-битный аналого-цифровой преобразователь с восемью каналами и последовательным интерфейсом SPI, рассчитанный на работу в промышленном диапазоне температур. Корпус — SOIC-16, что определяет посадочное место и шаг выводов при разводке платы. Микросхема преобразует аналоговый сигнал в цифровой код и передаёт результат через последовательный интерфейс, поэтому подключается к контроллеру минимальным числом линий.
Восемь входных каналов можно использовать как отдельные однополярные входы относительно общего провода (диапазон от VSS до VREF) либо объединять попарно в псевдодифференциальные пары, где один вход задаёт опорную точку, а второй измеряется относительно неё с допуском ±100 мВ. Такой режим удобен, когда сигнал датчика идёт со смещением или наведённой синфазной помехой — часть её компенсируется на входе, не нагружая обработку в контроллере. Код на выходе — прямой двоичный (Straight Binary), без дополнительного преобразования формата.
Преобразователь работает при двух типовых напряжениях питания — 2,7 В и 5 В, и от выбранного напряжения зависят частота тактирования, скорость выборки и ток потребления. При 5 В допустима тактовая частота до 3,6 МГц и частота выборки до 200 тыс. отсчётов в секунду, типовой ток потребления при этом — 425 мкА. При 2,7 В частота тактирования ограничена 1,35 МГц, скорость выборки — 75 тыс. отсчётов в секунду, а ток потребления снижается до 225 мкА. Один цикл преобразования занимает 10 тактов, что задаёт минимальное время обращения к каналу.
Интерфейс SPI подчиняется чёткой временной диаграмме: минимальное время от спада CS до первого фронта тактового сигнала — 100 нс, время удержания данных — 50 нс, время перехода выхода в третье состояние после снятия CS — до 100 нс. Нелинейность (INL и DNL) не превышает ±1 младшего разряда, ошибки усиления и смещения нуля также нормированы, а встроенная защита от статического электричества выдерживает разряд по модели HBM не менее 4 кВ. Эти параметры делают микросхему предсказуемой при работе на высокой скорости опроса нескольких датчиков подряд.
Основные характеристики
- Разрешение: 10 бит
- Число каналов: 8
- Интерфейс: SPI
- Корпус: SOIC-16
- Конфигурация входов: однополярная или псевдодифференциальная
- Формат выходного кода: прямой двоичный (Straight Binary)
- Тактовая частота при 5 В: до 3,6 МГц
- Тактовая частота при 2,7 В: до 1,35 МГц
- Частота выборки при 5 В: до 200 тыс. отсчётов/с
- Частота выборки при 2,7 В: до 75 тыс. отсчётов/с
- Время преобразования: 10 тактов
- Ток потребления, тип. при 5 В / 2,7 В: 425 мкА / 225 мкА
- Нелинейность (INL, DNL): не более ±1 LSB
- Защита от статического разряда (HBM): не менее 4 кВ
Где применяется
- Промышленный сбор данных: опрос нескольких аналоговых датчиков одним контроллером через общую шину SPI
- Контрольно-измерительная автоматика: измерение токовых и потенциометрических сигналов в шкафах управления
- Встраиваемые системы мониторинга: подключение датчиков температуры, давления и уровня к микроконтроллеру
- Модернизация плат управления: замена многоканальных АЦП в существующих разработках с сохранением интерфейса SPI
