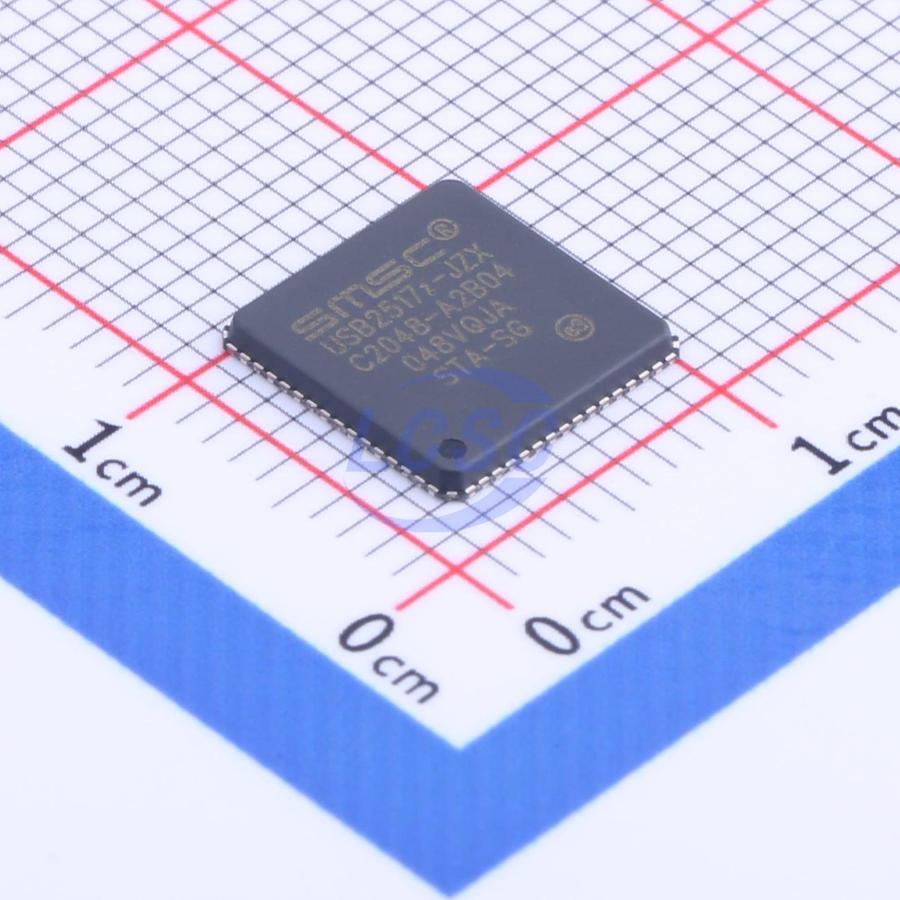

Микросхема Microchip USB2517I-JZX представляет собой семипортовый концентратор USB 2.0, который используется для размножения одного восходящего канала USB на несколько независимых нисходящих портов. Каждый из семи портов поддерживает три скоростных режима USB: низкую (1,5 Мбит/с), полную (12 Мбит/с) и высокую (480 Мбит/с), а восходящий порт может работать как Full-Speed, так и Full-/Hi-Speed.
За одновременную работу портов с разной скоростью отвечает технология MultiTRAK — на каждый порт заведён собственный транслятор транзакций, поэтому медленное устройство на одном из портов не задерживает обмен данными на остальных. Порты можно отключать и менять местами программно, задавать несъёмными, а перегрузку по току и питание портов — контролировать как группой, так и по отдельности.
Микросхема настраивается через интерфейс I2C EEPROM или SMBus в режиме ведомого устройства: через него можно записать собственные строковые дескрипторы длиной до 31 символа для названия продукта, производителя и серийного номера. Для тактирования подходит кварцевый резонатор, резонатор либо внешний источник частотой 24 МГц.
Встроенные резисторы терминирования и подтяжки USB, а также внутренний стабилизатор напряжения 1,8 В избавляют от части внешней обвязки при разводке платы. Для визуальной индикации скорости подключённого устройства на каждый порт можно подключить трёхцветный светодиодный драйвер. Корпус — QFN-64 размером 9 × 9 мм, безсвинцовое исполнение, соответствующее нормам RoHS и требованиям по содержанию галогенов.
Основные характеристики
- Количество нисходящих портов: 7
- Поддерживаемые скорости портов: Low-Speed 1,5 Мбит/с, Full-Speed 12 Мбит/с, Hi-Speed 480 Мбит/с
- Скорость восходящего порта: Full-Speed или Full-/Hi-Speed
- Трансляция транзакций: MultiTRAK, отдельный транслятор на порт
- Управление питанием и токовой защитой портов: групповое или индивидуальное
- Интерфейс настройки: I2C EEPROM, SMBus Slave Port
- Тактирование: кварц, резонатор или внешний источник 24 МГц
- Внутренний стабилизатор напряжения: 1,8 В
- Защита от ЭСР: усиленная
- Корпус: QFN-64, 9 × 9 мм, RoHS
Где применяется
- Готовые USB-хабы: сборка многопортовых концентраторов USB 2.0 для настольных и мобильных рабочих мест
- Бытовая и офисная техника со встроенными портами: мониторы, клавиатуры, док-станции с дополнительными портами USB
- Промышленное и измерительное оборудование: подключение нескольких USB-периферийных устройств к одному контроллеру верхнего уровня
- Одноплатные компьютеры и встраиваемые модули: расширение числа доступных портов USB на плате
