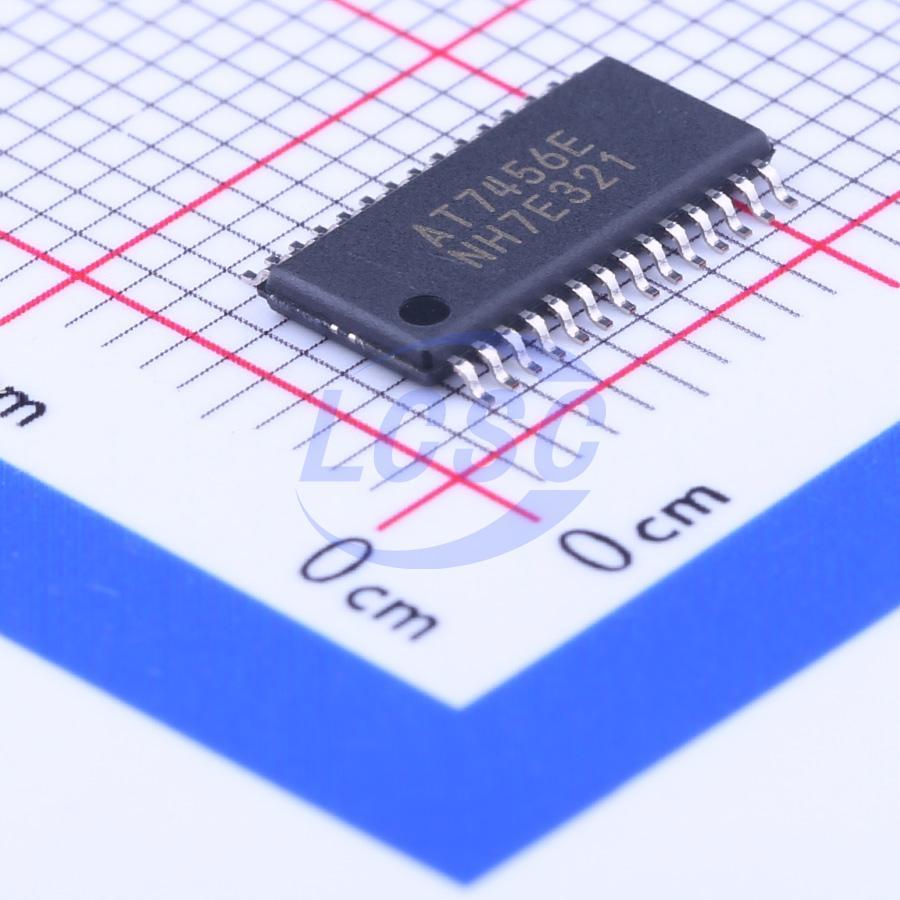

Микросхема Microchip Technology AT7456E — одноканальный монохромный генератор экранного меню (OSD) со встроенным видеодрайвером и разделителем синхросигналов. Микросхема накладывает на аналоговый видеосигнал текст и простую графику: знаки хранятся во встроенной энергонезависимой памяти, а положение и содержимое надписей задаются с контроллера по интерфейсу SPI.
Микросхема поддерживает телевизионные стандарты NTSC и PAL. Разделитель синхронизации выделяет кадровые и строчные импульсы из входного видео, поэтому накладываемый текст привязан к кадру без внешней схемы. Встроенный видеодрайвер выдаёт готовый сигнал на нагрузку. Напряжение питания по документации — от 3,3 до 5 В, что позволяет использовать её и в низковольтных, и в пятивольтовых схемах.
Для памяти знаков указан срок сохранения данных 100 лет и ресурс 100 000 циклов записи. Входная ёмкость составляет 5 пФ, максимальный ток утечки входа — 10 мкА. Корпус TSSOP-28 монтируется на поверхность. Рабочая температура — от -40 до +85 °C, температура хранения — от -60 до +150 °C, максимальная температура перехода — +150 °C, рассеиваемая мощность — до 2162 мВт. Микросхема работает только с одним видеоканалом и только с монохромным наложением, цветное меню она не формирует.
Основные характеристики
Монохромный OSD-контроллер, интерфейс SPI, стандарты NTSC и PAL, питание от 3,3 до 5 В. Корпус TSSOP-28, рабочая температура от -40 до +85 °C.
Где применяется
- Системы видеонаблюдения: наложение названия камеры, времени и служебных надписей на изображение.
- FPV-оборудование: вывод телеметрии поверх видеосигнала с камеры.
- Устройства с аналоговым видеовыходом: добавление текстовой информации без отдельного графического процессора.
