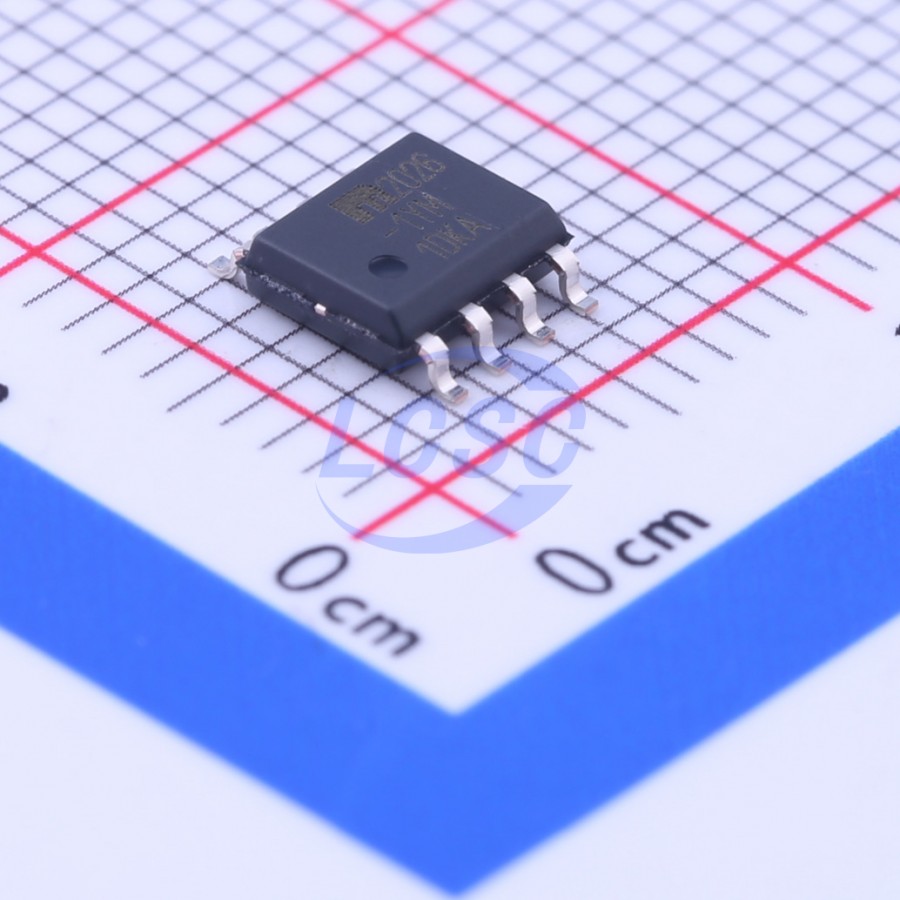

Микросхема защиты питания, Microchip, MIC2026-1YM-TR — двухканальный ключ силовой нагрузки на стороне высокого потенциала (high-side) с активным высоким уровнем сигнала включения. Он коммутирует питание двух выходов независимо и ограничивает ток каждого из них, чтобы короткое замыкание или перегрузка в одном канале не просаживали общую шину питания.
Входное напряжение — 5,5 В, ограничение тока — 900 мА. Сопротивление открытого канала составляет 0,09 Ом, поэтому падение напряжения на ключе при токе нагрузки остаётся небольшим. Предусмотрена защита от перегрева. Микросхема выпускается в корпусе SOIC-8, рабочий диапазон температур — от −40 до +85 °C. Суффикс TR означает поставку на ленте, удобной для автоматического монтажа.
В обозначении 1YM цифра 1 соответствует варианту с активным высоким уровнем включения: ключ открывается, когда на управляющем входе присутствует высокий уровень. Для схемы с низким активным уровнем нужен другой вариант линейки.
Предел применения задаётся входным напряжением 5,5 В и током 900 мА на канал: для более мощных нагрузок или более высоких шин нужны другие ключи. Квалификации для автомобильной техники в документации не указано.
Основные характеристики
Два канала, high-side ключ, вход 5,5 В, ограничение тока 900 мА. Сопротивление канала 0,09 Ом, корпус SOIC-8.
Где применяется
- Питание портов: ключ ограничивает ток при подключении внешнего устройства и защищает шину.
- Раздельное включение узлов: два канала позволяют включать нагрузки независимо друг от друга.
- Защита от короткого замыкания: ограничение тока и защита от перегрева берут нагрузку на себя вместо основного источника.
- Платы с питанием 5 В: входное напряжение 5,5 В соответствует типовым шинам питания.
