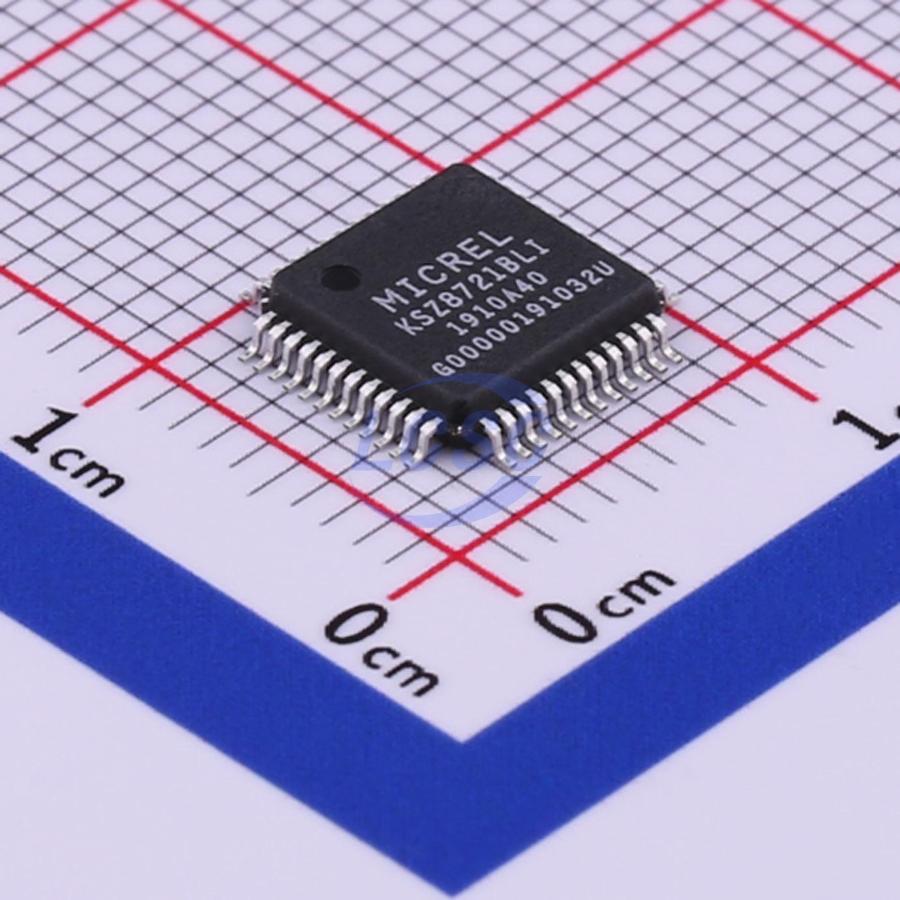

Microchip, KSZ8721BLI-TR — однопортовый физический уровень (PHY-трансивер) для сетей Ethernet 10/100Base-TX и 100Base-FX по стандарту IEEE 802.3u. Микросхема принимает данные от контроллера доступа к среде (MAC) и преобразует их в сигналы для витой пары или оптического трансивера. Скорость передачи — 10 или 100 Мбит/с.
Подключение к MAC возможно по двум интерфейсам: MII и RMII. RMII требует меньше сигнальных линий, что удобно для плат с ограниченным числом выводов процессора. Внутреннее ядро питается напряжением 2,5 В, а питание микросхемы — 3,3 В; допустимый уровень выводов ввода-вывода — 2,5 или 3,3 В, поэтому микросхема согласуется с процессорами обоих уровней.
Для индикации состояния есть выходы светодиодов: наличие связи, активность, режим дуплекса, коллизии и скорость. Диапазон рабочих температур этого исполнения — от −40 до +85 °C, то есть промышленный. Для сравнения, коммерческий вариант работает только от 0 до +70 °C, и этим исполнения в линейке различаются.
Корпус — 48 выводов, для монтажа на поверхность. Микросхема поставляется на катушке (суффикс TR). Скорость ограничена 100 Мбит/с, поэтому для гигабитных каналов позиция не подходит. Один порт означает один сетевой канал на микросхему: для многопортовых устройств потребуется либо несколько таких PHY, либо коммутатор.
Основные характеристики
Однопортовый PHY 10/100 Мбит/с, интерфейсы MII и RMII, питание 3,3 В. Температура −40…+85 °C, 48 выводов.
Где применяется
- Промышленное сетевое оборудование: контроллеры и шлюзы, работающие в расширенном диапазоне температур.
- Встраиваемые системы: подключение процессора с интерфейсом MAC к сети Ethernet.
- Оптические линии: каналы 100Base-FX в связке с оптическим трансивером.
- Коммерческая техника: сетевые интерфейсы устройств с небольшим числом портов.
