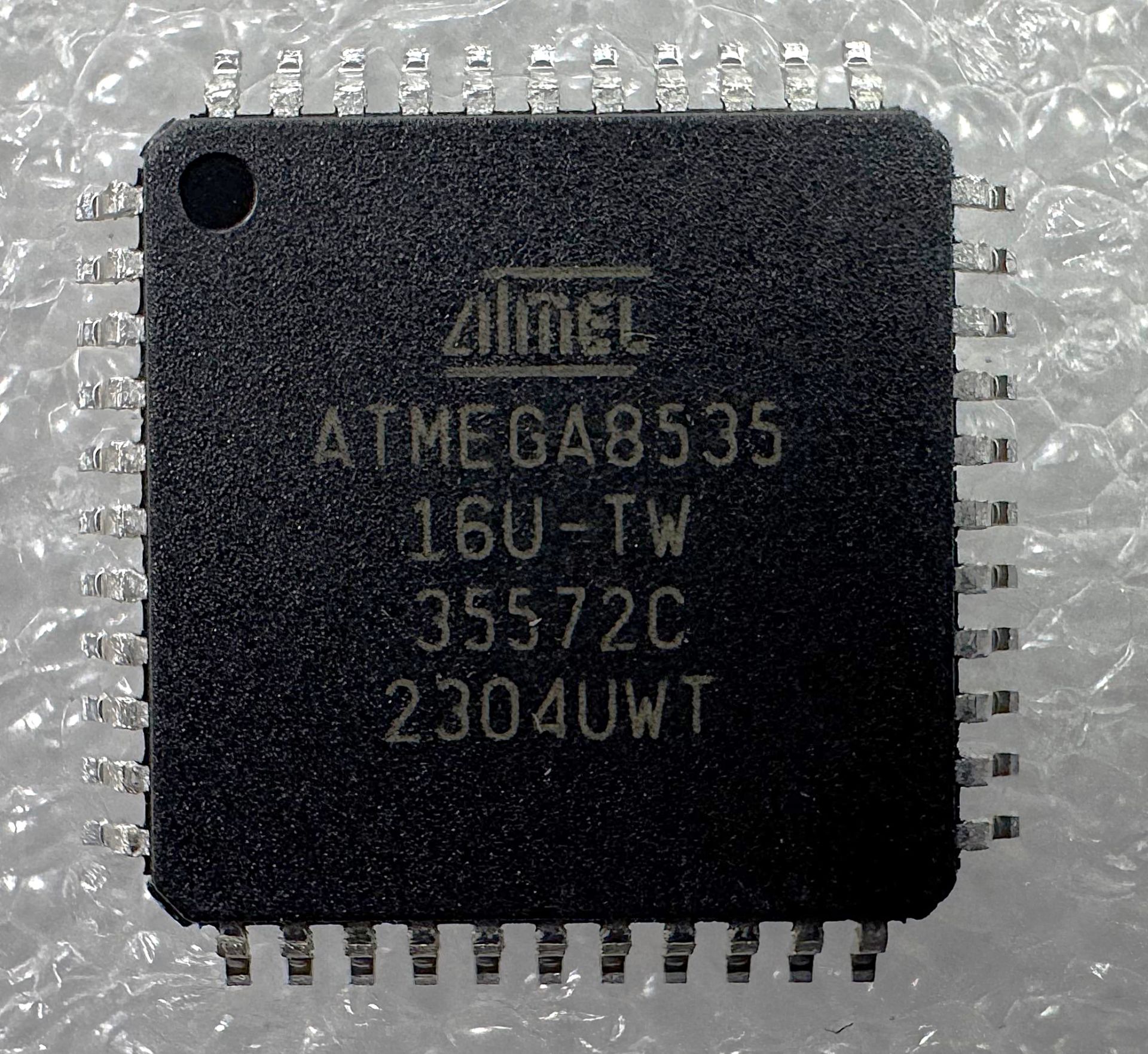

Микросхема ATmega8535-16AU — 8-разрядный микроконтроллер Microchip (Atmel) семейства AVR ATmega85X5 в корпусе TQFP-44. Ядро построено по RISC-архитектуре с 130 инструкциями, большинство из которых выполняется за один такт, что при частоте 16 МГц даёт производительность до 16 MIPS. В составе ядра 32 регистра общего назначения по 8 бит и аппаратный умножитель с циклом выполнения в два такта.
Память программ реализована на флеш-памяти объёмом 8 КБ с поддержкой внутрисистемного программирования: код можно загружать через интерфейс SPI или через собственный загрузочный раздел без внешнего программатора. Ресурс флеш-памяти рассчитан на 10 000 циклов записи и стирания. Отдельно на кристалле есть EEPROM объёмом 512 байт с ресурсом 100 000 циклов — для хранения параметров и настроек, которые должны сохраняться при перезапуске, и статическое ОЗУ объёмом 512 байт для рабочих переменных программы.
Периферия включает 32 линии ввода-вывода общего назначения, 8-канальный АЦП с разрешением 10 бит (в корпусе TQFP часть каналов может работать как дифференциальные пары, две из них — с программируемым усилением), четыре канала ШИМ и три интерфейса связи: USART, SPI и TWI (I2C). Тактирование обеспечивает внутренний калиброванный RC-генератор либо внешний кварцевый резонатор, детектор провалов напряжения питания программируется отдельно.
Микросхема рассчитана на питание в диапазоне 4,5–5,5 В и работу при температуре от -40 до +85 °C, что позволяет использовать её вне помещений и в промышленной аппаратуре без дополнительной термостабилизации.
Основные характеристики
- Архитектура: 8-битная AVR RISC, 130 инструкций
- Тактовая частота: до 16 МГц
- Производительность: до 16 MIPS при 16 МГц
- Флеш-память программ: 8 КБ, 10 000 циклов записи/стирания
- EEPROM: 512 Б, 100 000 циклов записи/стирания
- SRAM: 512 Б
- Линии ввода-вывода: 32
- АЦП: 8 каналов, разрешение 10 бит
- Каналы ШИМ: 4
- Интерфейсы: USART, SPI, TWI (I2C)
- Напряжение питания: 4,5–5,5 В
- Диапазон рабочих температур: -40…+85 °C
- Корпус: TQFP-44
Где применяется
- Промышленная автоматика: управление исполнительными узлами через линии ввода-вывода и каналы ШИМ
- Измерительные устройства: сбор данных с аналоговых датчиков через встроенный 8-канальный АЦП
- Встраиваемые системы связи: обмен данными с периферийными модулями по USART, SPI и TWI
- Приборы для эксплуатации вне помещений: работа в расширенном диапазоне температур -40…+85 °C
