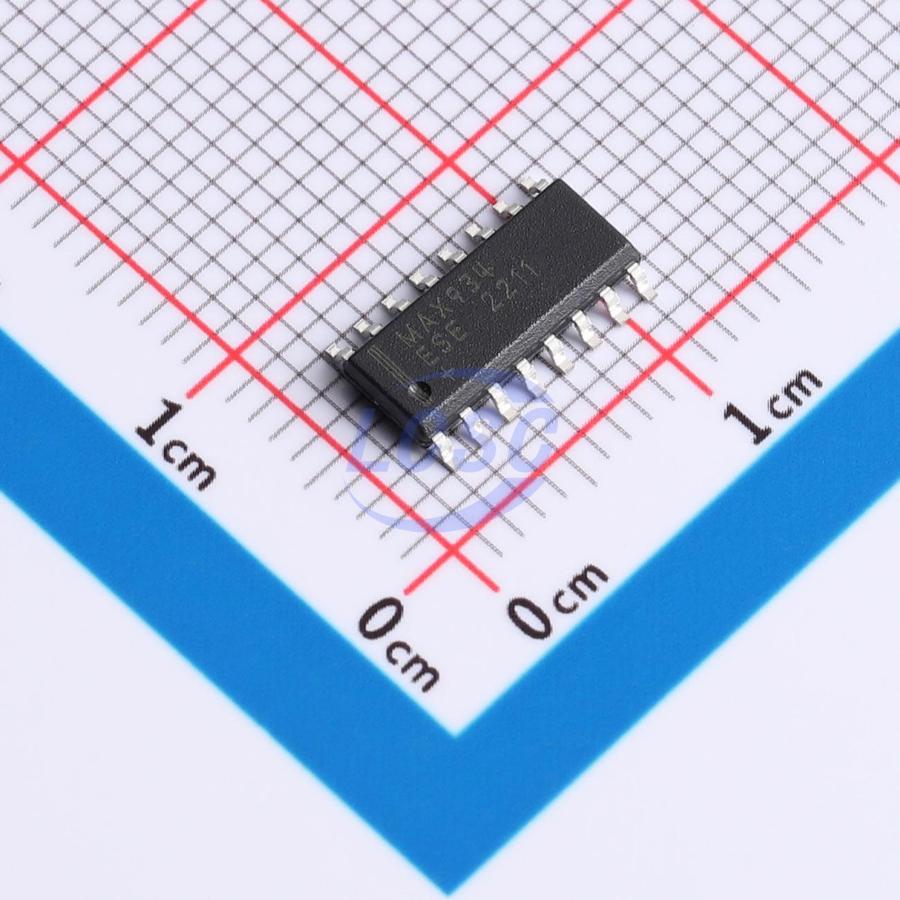

Микросхема Maxim MAX934ESE+ — четыре компаратора напряжения со встроенным источником опорного напряжения в одном корпусе 16-SOIC. Производитель — Maxim Integrated, ныне входящая в Analog Devices. Статус позиции в документации — выпускается. Поставляется в виде трубки, монтаж поверхностный.
Главная особенность микросхемы — малое потребление. Ток покоя не превышает 8,5 мкА, поэтому её можно держать включённой постоянно в устройствах с батарейным питанием. Платой за экономичность становится низкое быстродействие: время реакции составляет до 12 мкс. Для контроля медленно меняющихся сигналов этого достаточно, а для быстрых импульсов и высокочастотных схем — нет.
Питание возможно как от одного источника напряжением от 2,5 до 11 В, так и от двух, симметричных, от ±1,25 до ±5,5 В. Выходы двухтактные и совместимы с уровнями КМОП и ТТЛ, поэтому их можно подключать прямо к логике. Напряжение смещения входа — до 10 мВ при питании 5 В; подавление синфазной помехи и помех по питанию — по 80 дБ. Рабочий диапазон температур — от −40 до 85 °C.
Наличие внутреннего опорного напряжения избавляет от отдельной микросхемы источника в схемах пороговых датчиков. Четыре канала позволяют построить, например, оконный контроль с двумя границами или несколько независимых порогов на одном корпусе.
Основные характеристики
Четыре компаратора с опорным напряжением, питание 2,5–11 В, время реакции до 12 мкс, корпус 16-SOIC.
Где применяется
- Контроль напряжения батареи: сравнение с порогом при минимальном токе потребления.
- Оконные детекторы: два компаратора задают нижнюю и верхнюю границы.
- Датчики с медленным сигналом: температура, освещённость, уровень, где скорость реакции не критична.
- Формирование логических сигналов: преобразование аналогового сигнала в уровни КМОП или ТТЛ.
