Микросхема Maxim MAX889SESA — преобразователь постоянного напряжения на зарядовой накачке с инвертирующей топологией. Из положительного входного напряжения от 2.7 до 5.5 В он формирует отрицательное выходное, которое регулируется в пределах от −5.5 до −2.5 В. Максимальный выходной ток составляет 200 мА. Таким образом, микросхема получает отрицательную шину из единственного положительного источника питания.
Зарядовая накачка работает на конденсаторах, без катушки индуктивности, поэтому узел получается компактным, а излучаемых помех от дросселя нет. Цена этого решения — ограниченный выходной ток: 200 мА хватает для питания небольших аналоговых каскадов, но не для мощной нагрузки. Выходное напряжение у этого исполнения задаётся извне, фиксированного значения в данных нет.

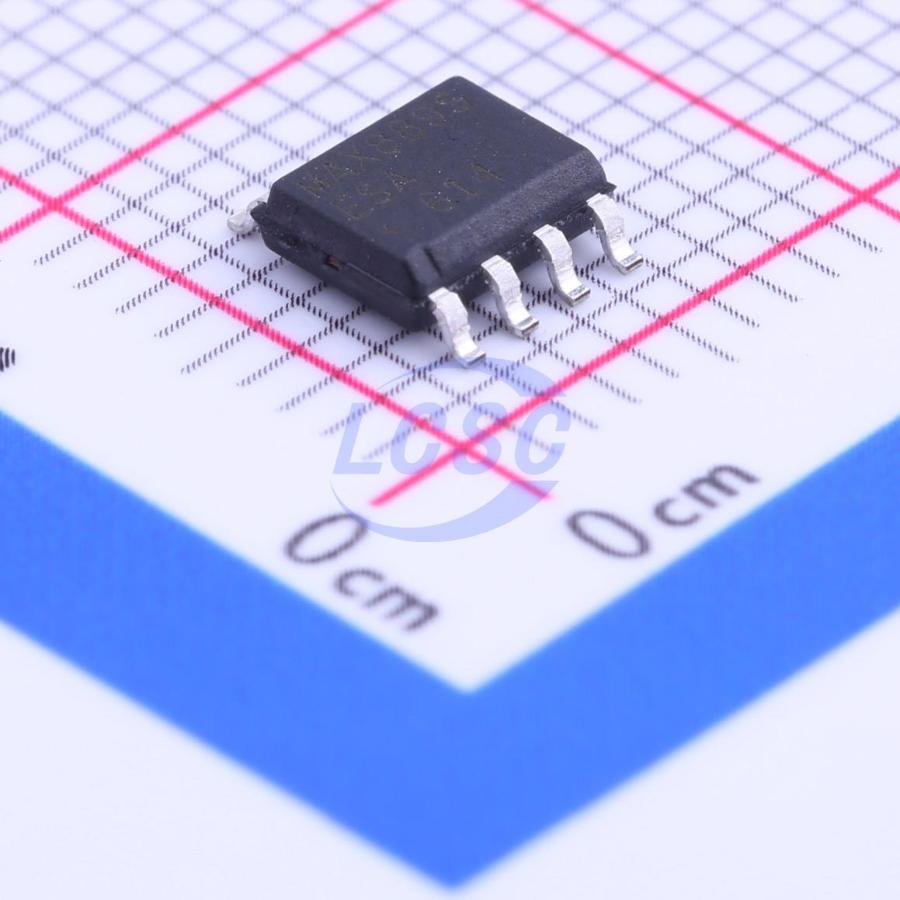

Исполнение SESA выпускается в корпусе NSOIC-8 с восемью выводами для поверхностного монтажа. Рабочий диапазон температур — от −40 до 85 °C. Уровень чувствительности к влаге — MSL 1, то есть выдержка на воздухе перед пайкой не ограничена. В сопроводительных данных указано соответствие RoHS и отсутствие веществ SVHC, а также возможность отслеживания партии по коду даты и лота.
Позиция поставляется под заказ из Китая. При заказе специалисты компании сверяют обозначение MAX889SESA с документацией и сообщают, какая партия доступна.
Основные характеристики
Вход 2.7–5.5 В, выход от −5.5 до −2.5 В, ток до 200 мА. Корпус NSOIC-8, температура от −40 до 85 °C.
Где применяется
- Отрицательное питание аналоговых каскадов: операционные усилители в схемах с одним источником.
- Портативные приборы: узел формирует вторую шину при питании от одного элемента или стабилизатора.
- Платы с поверхностным монтажом: компактный корпус на восемь выводов.
