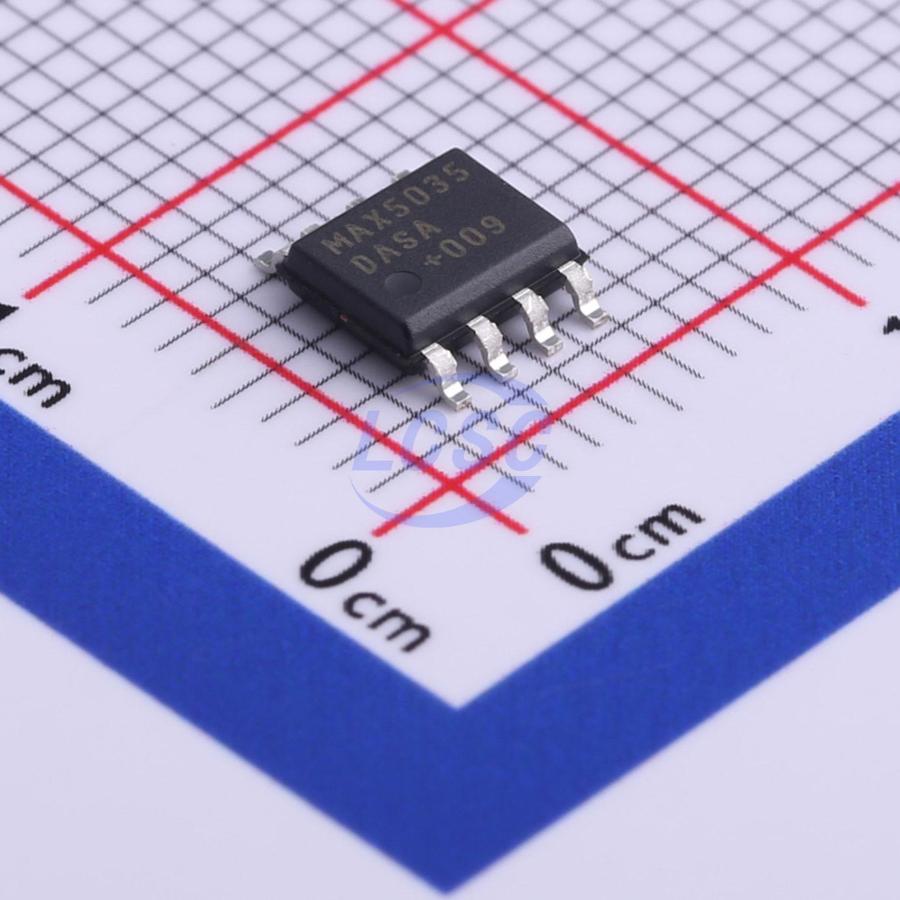

Микросхема Maxim MAX5035DASA — понижающий импульсный регулятор напряжения с регулируемым выходом в корпусе SOIC-8. Заводское обозначение — MAX5035DASA+. Микросхема преобразует входное напряжение от 7,5 до 76 В в выходное от 1,25 до 13,2 В при выходном токе до 1 А.
Заводские данные задают следующие значения. Преобразователь имеет один выход, топологию понижающую (buck) и КПД до 94 %. Частота переключения составляет около 125 кГц (типовое значение), в данных встречается также значение 137 кГц. Диапазон рабочих температур — от −40 до +125 °C, монтаж поверхностный, чувствительность к влажности — уровень MSL 1, то есть без ограничения срока выдержки до пайки. Заявлено соответствие RoHS и возможность прослеживания по дате и коду партии.
От соседних исполнений линейки позицию отличает широкий вход: 76 В позволяют питать микросхему от шин с большим размахом напряжения, включая промышленные линии, без предварительного стабилизатора. Выход при этом регулируется внешним делителем.
Пределы определяются топологией. Регулятор только понижает напряжение, выходное напряжение всегда ниже входного, а выходной ток ограничен 1 А. Для нагрузок с большим током нужна другая микросхема. Низкая частота переключения требует более крупных индуктивности и конденсаторов, чем у высокочастотных преобразователей.
Основные характеристики
Понижающий регулятор, вход 7,5–76 В, выход 1,25–13,2 В, ток до 1 А, КПД 94 %, корпус SOIC-8.
Где применяется
- Питание от шин с высоким напряжением: понижение до логических и аналоговых уровней.
- Промышленная автоматика: широкий вход допускает колебания напряжения на линии.
- Блоки питания малой мощности: ток до 1 А и высокий КПД ограничивают нагрев.
- Замена линейных стабилизаторов: импульсный режим снижает потери при большой разности напряжений.
