Микросхема Maxim MAX3280EAUK — приёмник интерфейсов RS-485 и RS-422, принимающий дифференциальный сигнал шины и преобразующий его в логический уровень на одном цифровом выходе. В отличие от полнофункциональных трансиверов микросхема не содержит драйвера передатчика и применяется в узлах, где приём и передача сигнала разнесены по разным линиям или разным микросхемам платы.
Порог переключения приёмника лежит в диапазоне от -50 до -200 мВ, типовое значение -125 мВ, а гистерезис входа составляет 25 мВ — это позволяет уверенно распознавать состояние линии при небольшом перепаде напряжений и снижает чувствительность к дребезгу вблизи порога. Диапазон синфазного напряжения на входе расширен до -7…+12 В, что покрывает типовые смещения потенциала земли между узлами протяжённой шины.
Входное сопротивление приёмника не ниже 48 кОм при нагрузке 1/4 unit load, поэтому к одному сегменту шины можно подключить до 128 таких приёмников без превышения суммарной нагрузки, заданной стандартом RS-485. Выход имеет третье состояние с током утечки не более ±5 мкА, что даёт возможность объединять несколько приёмников на общей линии данных и отключать неактивные узлы.

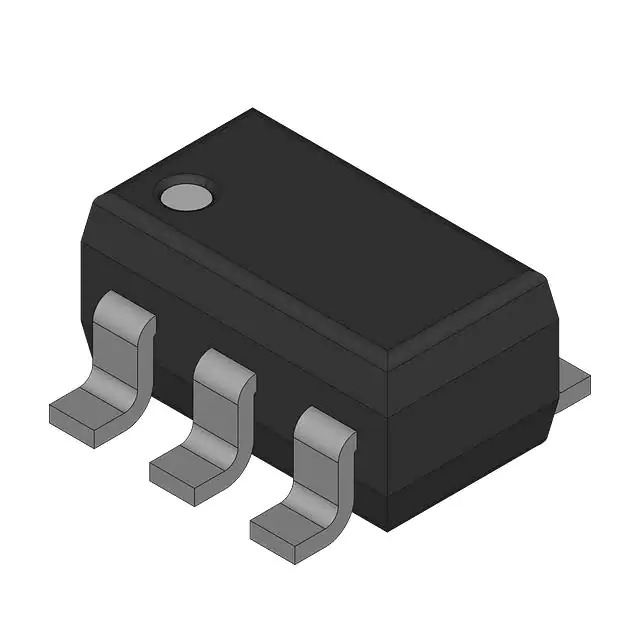

Микросхема защищена от электростатических разрядов до ±15 кВ по модели HBM и выдерживает разряды по IEC 1000-4-2 до ±6 кВ при контактном разряде и ±12 кВ при воздушном, что снижает риск повреждения при монтаже и обслуживании оборудования. Питание — от 3 до 5,5 В при токе потребления до 15 мА, рабочий диапазон температур — от -40 до +125°C, корпус — SOT23-5 на 5 выводов для плотного монтажа на плате.
Основные характеристики
- Функция: приёмник RS-485/RS-422
- Корпус: SOT23-5, 5 выводов
- Напряжение питания: 3–5,5 В
- Ток потребления: до 15 мА
- Макс. скорость передачи данных: 52 Мбит/с
- Задержка распространения сигнала: тип. 7 нс, макс. 15 нс
- Порог переключения приёмника: -50…-200 мВ (тип. -125 мВ)
- Гистерезис входа: 25 мВ
- Входное сопротивление: не менее 48 кОм (1/4 unit load)
- Диапазон синфазного напряжения: -7…+12 В
- Защита ESD, HBM: ±15 кВ
- Защита ESD, IEC 1000-4-2 (контакт/воздух): ±6 кВ / ±12 кВ
- Рабочая температура: -40…+125°C
Где применяется
- Промышленные сети RS-485/RS-422: приём данных в протяжённых магистралях с разветвлённой топологией
- Многоточечные шины: подключение большого числа узлов благодаря низкой входной нагрузке 1/4 unit load
- Оборудование с жёсткими условиями эксплуатации: широкий диапазон рабочих температур и повышенная защита от статики
- Компактные платы сбора данных: корпус SOT23-5 экономит место при плотном монтаже
