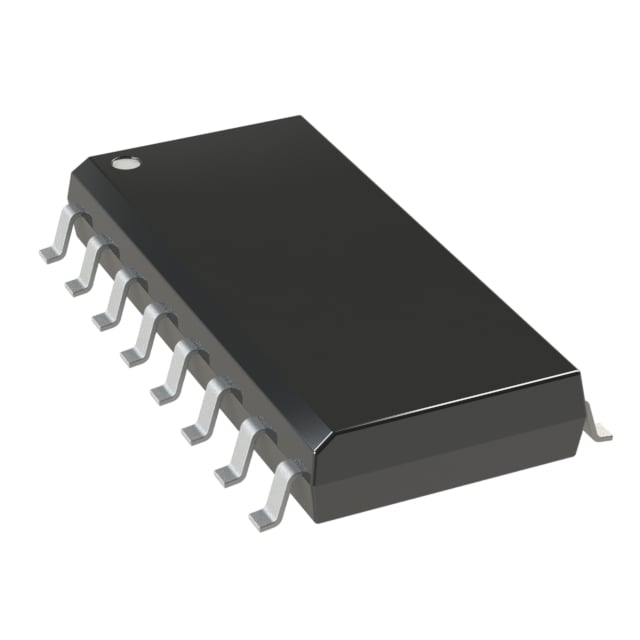

Микросхема Maxim MAX3232EUE — приёмопередатчик интерфейса RS-232 с пониженным энергопотреблением, выполненный в корпусе TSSOP-16 для поверхностного монтажа. На кристалле размещены два драйвера и два приёмника, чего достаточно для обслуживания одного полноценного канала RS-232 с линиями передачи, приёма и управляющими сигналами.
Питание микросхемы низковольтное — от 3.0 до 5.5 В (абсолютный максимум 6 В), а уровни ±5 В, необходимые для формирования сигналов RS-232, получаются встроенным преобразователем напряжения без отдельного источника питания. Для его работы нужны четыре внешних конденсатора номиналом 0.1 мкФ, включённых по схеме накачки заряда. Такое решение упрощает разводку платы: рядом с корпусом устанавливаются только эти четыре конденсатора, дополнительная обвязка не требуется.
На выходах драйверов при типовой нагрузке обеспечивается размах не менее ±5.0 В, типовое значение ±5.4 В. Приёмники распознают входной сигнал как высокий уровень от 2.0 В (при питании 3.3 В) или от 2.4 В (при питании 5.0 В), а низкий — до 0.8 В. Их входное сопротивление лежит в диапазоне 3–7 кОм (типовое значение 5 кОм), а допустимое входное напряжение на приёмных линиях достигает ±25 В — это защищает микросхему при подключении к оборудованию с отличающимся размахом сигналов RS-232.
Максимальная скорость передачи данных — 120 кбит/с, что соответствует стандартным задачам обмена через последовательный порт. Ток потребления в типовом режиме 0.3 мА, при полной нагрузке — не более 1.0 мА; рассеиваемая мощность ограничена 533 мВт при температуре 70°C со снижением на 6.7 мВт на каждый градус выше этого значения. Рабочий диапазон температур — от -40 до +85°C, что позволяет применять микросхему в оборудовании вне отапливаемых помещений.
Основные характеристики
- Обозначение: MAX3232EUE
- Корпус: TSSOP-16
- Количество выводов: 16
- Число драйверов / приёмников: 2 / 2
- Напряжение питания: 3.0–5.5 В
- Максимальное напряжение питания: 6 В
- Ток потребления: типовой 0.3 мА, максимальный 1.0 мА
- Внешние конденсаторы: 4 шт. по 0.1 мкФ
- Размах выходного напряжения: не менее ±5.0 В, типовое ±5.4 В
- Входное сопротивление приёмника: 3–7 кОм (типовое 5 кОм)
- Диапазон входного напряжения приёмника: ±25 В
- Максимальная скорость передачи: 120 кбит/с
- Рассеиваемая мощность: 533 мВт при 70°C, снижение 6.7 мВт/°C выше 70°C
- Рабочая температура: -40...+85°C
- Тип монтажа: SMD
Где применяется
- Преобразователи интерфейса: согласование логических уровней контроллера с портом RS-232 в USB- и UART-конвертерах
- Промышленные контроллеры: подключение к оборудованию с последовательным портом при ограниченном месте на плате
- Встраиваемые системы: организация сервисного или диагностического канала связи по RS-232
- Лабораторное и измерительное оборудование: связь с ПК через стандартный COM-порт
