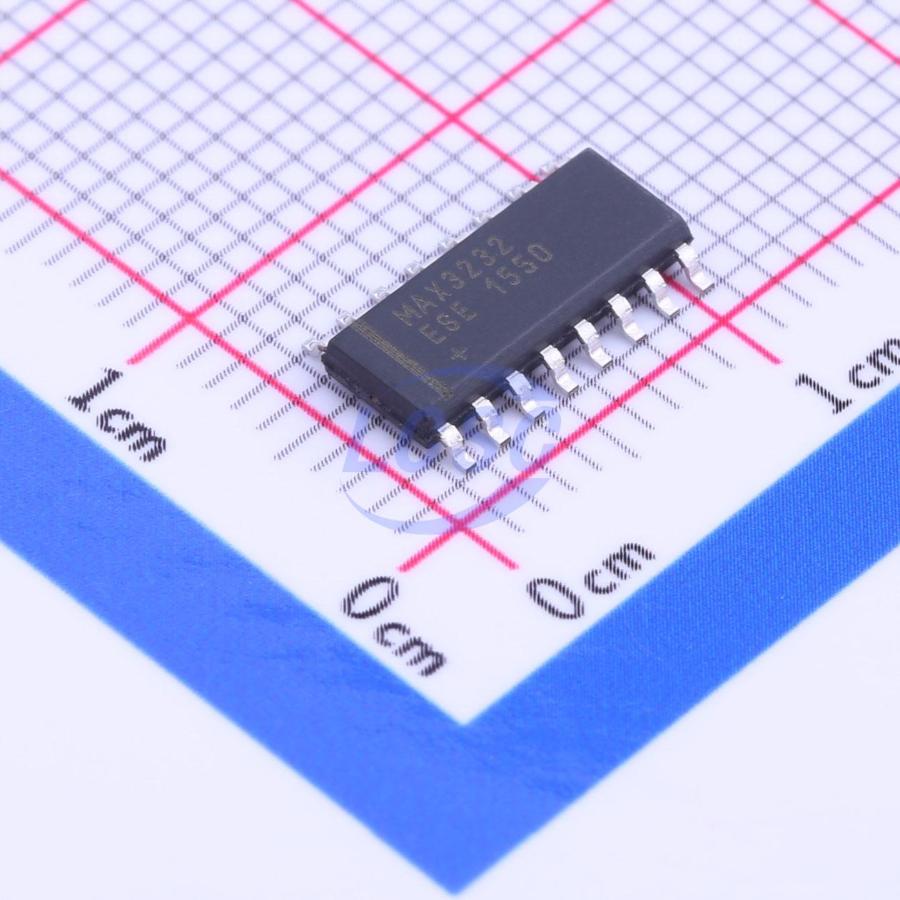

Микросхема Maxim MAX3232ESE+ — это приёмопередатчик интерфейса RS-232 с двумя драйверами и двумя приёмниками, выполненный в корпусе SOIC-16 для поверхностного монтажа. Питание микросхемы однополярное, в диапазоне от 3,0 до 5,5 В, что позволяет подключать её напрямую к логике 3,3 В или 5 В без дополнительного преобразования уровней на стороне контроллера.
Для формирования выходных уровней RS-232 микросхема использует встроенный преобразователь напряжения на удвоителях заряда, для работы которого требуются четыре внешних конденсатора номиналом 0,1 мкФ. Благодаря этому не нужен отдельный источник отрицательного и повышенного напряжения — все уровни ±5 В и выше формируются из имеющегося питания.
Драйверы обеспечивают размах выходного напряжения не менее ±5,0 В (типовое значение ±5,4 В) на стандартной нагрузке линии. В выключенном состоянии выходное сопротивление драйвера остаётся в пределах от 300 Ом до 10 МОм, а ток короткого замыкания ограничен на уровне от 35 до 60 мА, что защищает микросхему при случайном замыкании линии. Пороги логических входов драйверов — не менее 2,0 В по высокому уровню и не более 0,8 В по низкому, что соответствует стандартной ТТЛ/КМОП-логике.
Приёмники принимают на входе сигналы RS-232 в диапазоне от -25 В до +25 В, входное сопротивление составляет от 3 до 7 кОм, а гистерезис 0,3 В повышает помехоустойчивость при приёме на длинных линиях. В активном режиме микросхема потребляет типово 0,3 мА, максимально до 1,0 мА, а в режиме отключения (shutdown) ток потребления снижается до 1,0 мкА типово и не более 10 мкА, что важно для устройств с батарейным питанием. Рабочий диапазон температур — от -40°C до +85°C, температура хранения — от -65°C до +150°C.
Основные характеристики
- Корпус: SOIC-16
- Число драйверов / приёмников: 2 / 2
- Напряжение питания: от 3,0 до 5,5 В
- Внешние конденсаторы: 4 × 0,1 мкФ
- Макс. скорость передачи данных: 120 кбит/с
- Размах выходного напряжения драйвера, мин.: ±5,0 В
- Диапазон входного напряжения приёмника: от -25 В до +25 В
- Входное сопротивление приёмника: от 3 до 7 кОм
- Гистерезис входа приёмника: 0,3 В
- Ток потребления, тип. / макс.: 0,3 мА / 1,0 мА
- Ток потребления в режиме отключения, тип. / макс.: 1,0 мкА / 10 мкА
- Диапазон рабочих температур: от -40°C до +85°C
- Температура хранения: от -65°C до +150°C
- Тип монтажа: SMD
Где применяется
- Промышленные контроллеры и приборы: организация последовательного порта RS-232 для связи с ПК и другим оборудованием
- Согласование логических уровней: преобразование сигналов микроконтроллера с логикой 3,3 или 5 В в уровни RS-232 без дополнительных источников питания
- Модемы и терминальное оборудование: обмен данными по проводной линии в устройствах, сохраняющих интерфейс RS-232
- Портативные устройства с последовательным портом: оборудование с батарейным питанием, где востребован низкий ток в режиме ожидания
