Микросхема Maxim MAX3232EEUE — приёмопередатчик интерфейса RS-232 с пониженным энергопотреблением для дуплексного обмена данными между двумя устройствами. Микросхема содержит два передатчика и два приёмника, что позволяет реализовать полноценный канал RS-232 на одном корпусе без дополнительных согласующих элементов.
Питание микросхемы — от 3,0 до 5,5 В, что даёт совместимость и с 3,3-вольтовыми, и с 5-вольтовыми системами без отдельного преобразователя уровня со стороны логики. На входах приёмников логическая единица распознаётся от 2,0 В, логический ноль — до 0,8 В, а на выходах передатчиков формируется размах не менее ±5,4 В, что соответствует требованиям стандарта RS-232 по помехоустойчивости линии связи.
Повышенное и отрицательное напряжения для передатчиков формирует встроенный умножитель заряда, для работы которого нужны четыре внешних конденсатора по 0,1 мкФ, устанавливаемые рядом с корпусом микросхемы по типовой схеме включения. Ток потребления в рабочем режиме — 0,3 мА, а при переводе в режим отключения падает до 1 мкА, поэтому исполнение MAX3232EEUE относится к линейке пониженного энергопотребления и подходит для устройств с батарейным питанием.

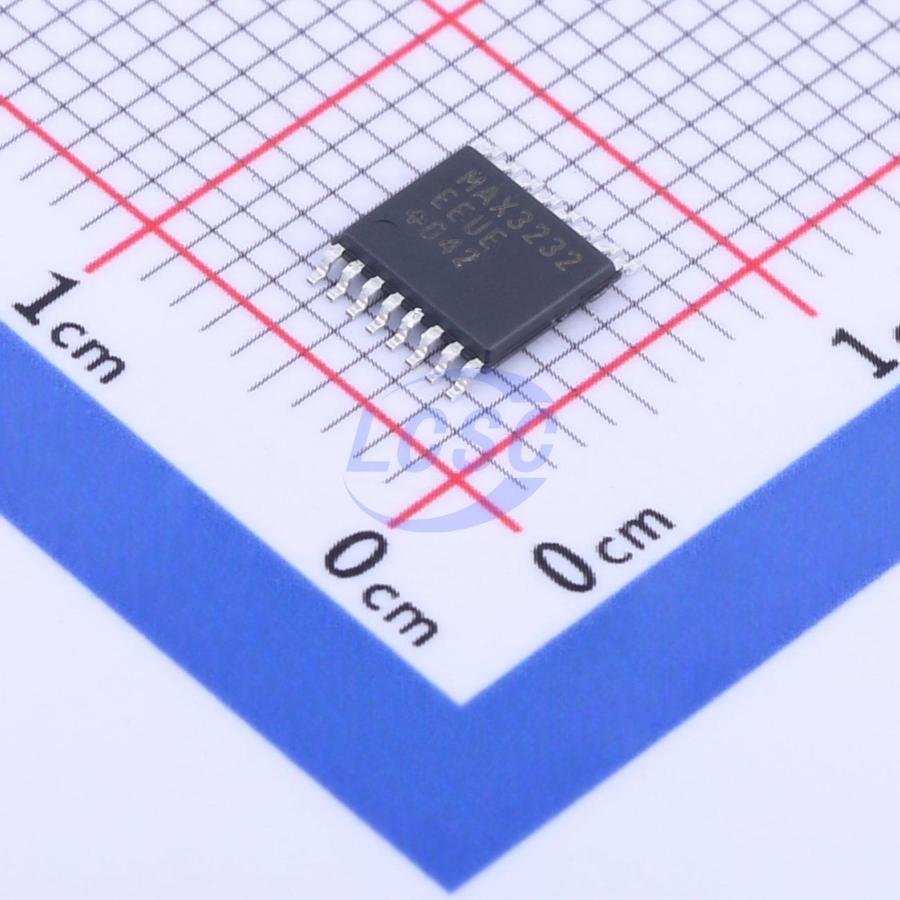

Максимальная скорость передачи данных — 250 кбит/с, чего достаточно для большинства промышленных и измерительных интерфейсов RS-232. Микросхема выпускается в корпусе TSSOP-16 для поверхностного монтажа и рассчитана на работу в диапазоне температур от -40 до +85°C.
Основные характеристики
- Корпус: TSSOP-16, монтаж SMD
- Число передатчиков / приёмников: 2 / 2
- Напряжение питания: от 3,0 до 5,5 В
- Ток потребления: 0,3 мА (тип.), 1 мкА в режиме отключения
- Максимальный ток питания: 1 мА
- Уровни входных сигналов: высокий от 2,0 В, низкий до 0,8 В
- Выходное напряжение передатчиков: не менее ±5,4 В
- Максимальная скорость передачи: 250 кбит/с
- Внешние конденсаторы умножителя заряда: 4 × 0,1 мкФ
- Рассеиваемая мощность: 754,7 мВт
- Рабочая температура: от -40 до +85°C
- Температура хранения: от -65 до +150°C
Где применяется
- Промышленная автоматика: сопряжение контроллеров и датчиков с интерфейсом RS-232 при ограниченном бюджете потребления
- Портативные приборы: связь с компьютером или программатором через последовательный порт при питании от батареи
- Модернизация оборудования: замена приёмопередатчиков RS-232 в существующих платах с сохранением цоколёвки TSSOP-16
- Измерительная техника: организация служебного канала обмена данными между блоками системы
