Логическая микросхема 74HC595D относится к сдвиговым регистрам и принадлежит серии 74HC. Это 8-битный регистр, принимающий данные последовательно и выдающий их параллельно на восемь выходов. За основной сдвиговой частью стоит выходной защёлкивающий регистр. В заводской маркировке позиция записана как 74HC595D.118.
Защёлка разделяет два процесса: загрузку данных и их выдачу на выводы. Пока микросхема принимает новую последовательность, на выходах остаётся прежнее состояние. Новое значение появляется на всех восьми выходах сразу после команды фиксации. Для управления нагрузкой это означает отсутствие ложных промежуточных состояний во время загрузки.
Практическая ценность регистра — экономия выводов. Три-четыре линии микроконтроллера обслуживают восемь выходов, а несколько микросхем, соединённых цепочкой, увеличивают число управляемых линий. Платой за это становится время обновления: все данные передаются через один последовательный вход, и быстрее, чем по отдельным выводам, выдать их не получится.

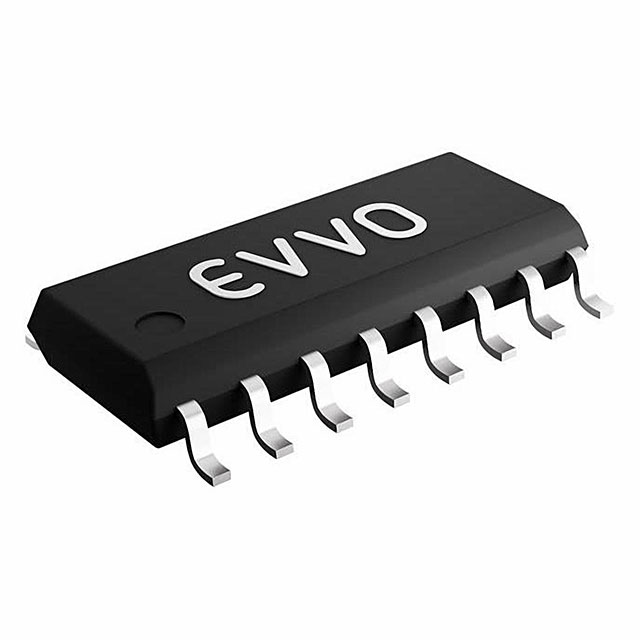

Диапазон питающего напряжения — от 2 до 6 В. Корпус SOIC-16 предназначен для поверхностного монтажа и на макетных платах с отверстиями без переходника не применяется. Рабочий температурный диапазон и предельные токи выходов в имеющихся данных не указаны, их надо брать из документации производителя.
Основные характеристики
Сдвиговый регистр 8 бит, последовательный вход и параллельный выход, выходная защёлка. Питание 2…6 В, корпус SOIC-16.
Где применяется
- Промышленная автоматика: наращивание числа дискретных выходов контроллера без смены самого контроллера.
- Бытовая электроника: управление индикацией и сегментными дисплеями.
- Платы на малом числе выводов: когда у микроконтроллера не хватает портов под все нагрузки.
