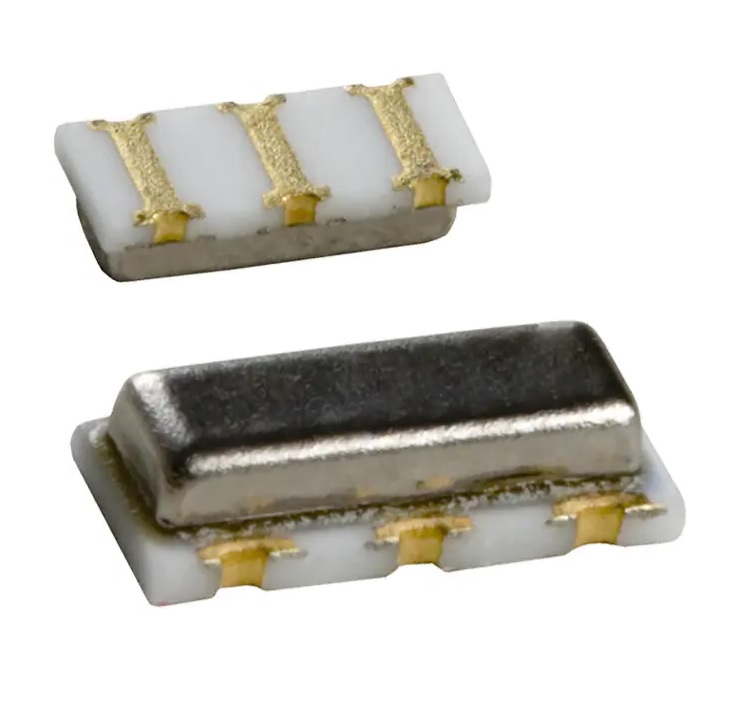

Компонент Murata CSTNE8M00G550000R0 — керамический резонатор (CERALOCK) на частоту 8 МГц, выполненный в корпусе для поверхностного монтажа. Резонатор задаёт тактовую частоту для микроконтроллеров и других цифровых схем, заменяя кварцевый резонатор в узлах, где не требуется высокая долговременная стабильность частоты.
Резонатор трёхвыводной, встроенные конденсаторы нагрузки номиналом 33 пФ на каждый вывод избавляют от необходимости устанавливать внешние керамические конденсаторы CL1/CL2 в обвязке генератора, что сокращает количество компонентов на плате и упрощает разводку. Резонансное сопротивление не превышает 40 Ом, что обеспечивает уверенный запуск генератора при типовых схемах включения с инвертирующим элементом микроконтроллера.
Допуск по частоте составляет ±0,5%, температурная нестабильность — ±0,2%, а долговременный уход частоты за счёт старения — не более ±0,1%. Такой набор параметров соответствует классу резонаторов для бытовой и промышленной аппаратуры, где важна повторяемость частоты при разумной стоимости, но не требуется точность кварцевых генераторов.
Диапазон рабочих температур — от -40°C до +85°C, что позволяет применять резонатор в оборудовании, эксплуатируемом вне помещений. Корпус имеет размеры 3,2×1,3 мм и массу 10,48 мг, что делает компонент пригодным для компактных плат с ограниченным местом под тактовый узел.
Основные характеристики
- Частота: 8,0 МГц
- Встроенная ёмкость нагрузки: 33 пФ (CL1/CL2)
- Допуск частоты: ±0,5%
- Температурная нестабильность частоты: ±0,2%
- Уход частоты за счёт старения: ±0,1%
- Резонансное сопротивление: не более 40 Ом
- Диапазон рабочих температур: -40°C...+85°C
- Размеры корпуса: 3,2×1,3 мм
- Масса: 10,48 мг
- Количество выводов: 3
- Серия: Murata CSTNE_G
- Монтаж: SMD
Где применяется
- Микроконтроллерные устройства: тактирование ядра процессора и периферии
- Бытовая электроника: генераторы частоты в пультах управления, датчиках, зарядных устройствах
- Промышленная автоматика: тактовые узлы контроллеров и модулей связи
- Компактные встраиваемые модули: применение вместо кварцевого резонатора там, где важна экономия места на плате
