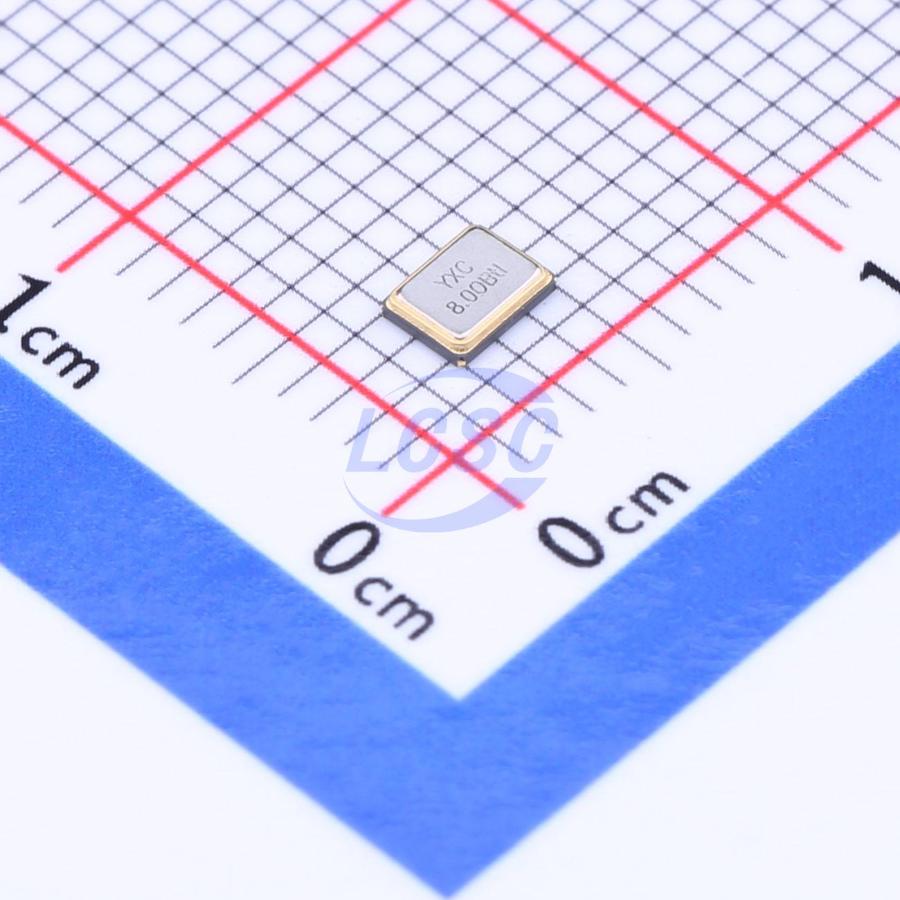

Кварцевый резонатор YXC X32258MOB4SI — пассивный элемент задающего генератора на номинальную частоту 8 МГц в миниатюрном корпусе SMD 3225 размерами 3,2 × 2,5 × 0,7 мм. Он относится к серии YSX321 SL и работает на основной гармонике в режиме среза AT.
Резонатор не вырабатывает сигнал сам: его подключают к инвертору микроконтроллера или микросхеме тактового генератора, а нагрузочные конденсаторы подбирают под его параметры. От точности такой настройки зависит, насколько частота генерации совпадёт с номинальной. Допуск частоты при 25 °C составляет ±10 ppm, температурная стабильность — ±20 ppm, старение — не более ±3 ppm в год. Эквивалентное последовательное сопротивление не превышает 150 Ом, поэтому запуск генерации в типовых схемах обычно не вызывает затруднений.
Уровень возбуждения — от 1 до 200 мкВт, типовое значение 100 мкВт. Превышать максимум не следует: это ускоряет старение и может сместить частоту. Шунтирующая ёмкость — не более 7 пФ. Следует учесть, что в описании источника нагрузочная ёмкость указана неоднозначно: в одних данных 12 пФ, в других 20 пФ, а маркировка в таблице отличается от наименования. Перед запуском в серию эту величину стоит подтвердить по документации на конкретную партию, чтобы рассчитать нагрузочные конденсаторы.
Рабочий диапазон температур — от −40 до +85 °C, хранение допускается от −55 до +125 °C. Для пайки заявлен профиль оплавления с предварительным нагревом до 170 °C и пиком 260 °C, время у пика — 35 с. Поставка предусмотрена на ленте, по 3000 штук на катушке, что подходит для автоматического монтажа.
Основные характеристики
- Частота: 8,0 МГц
- Допуск частоты при 25 °C: ±10 ppm
- Температурная стабильность: ±20 ppm
- Старение: не более ±3 ppm в год
- Режим колебаний: основная гармоника, срез AT
- Эквивалентное последовательное сопротивление: не более 150 Ом
- Уровень возбуждения: от 1 до 200 мкВт, типовой 100 мкВт
- Шунтирующая ёмкость: не более 7 пФ
- Корпус: SMD 3225, 3,2 × 2,5 × 0,7 мм
- Рабочая температура: от −40 до +85 °C
Где применяется
- Тактирование микроконтроллеров: источник частоты 8 МГц для процессорных ядер и интерфейсов.
- Промышленная автоматика: узлы управления, где нужен рабочий диапазон от −40 до +85 °C.
- Измерительные устройства: опорная частота там, где важна малая температурная и временная нестабильность.
- Компактная бытовая электроника: платы с ограниченным местом под генератор.
