Кварцевый резонатор Murata CSTNE CSTNE8M00G550000R0 — керамический резонатор серии CSTNE_G на частоту 8,0 МГц с встроенными конденсаторами нагрузки ёмкостью 33 пФ. Такое исполнение относится к линейке CERALOCK и позволяет задавать тактовую частоту микроконтроллера или цифровой схемы без установки отдельных внешних конденсаторов на плате.

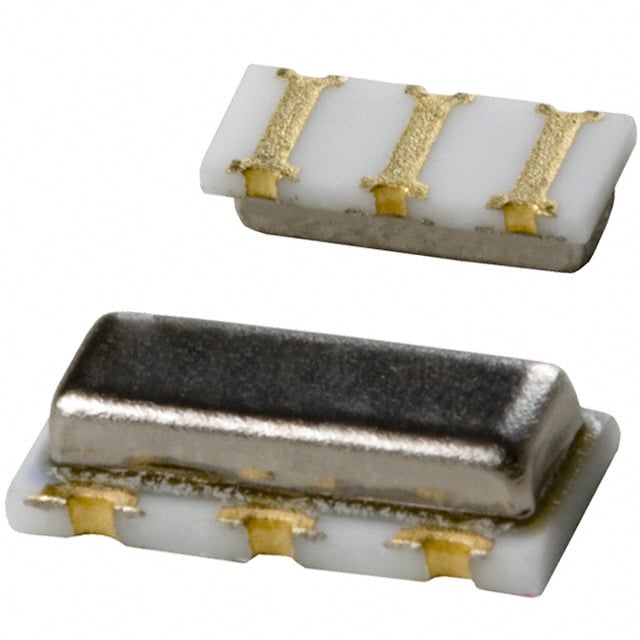

Компонент выполнен в компактном SMD-корпусе размером 3,2 × 1,3 мм и массой 10,48 мг, что упрощает его размещение на платах с плотной компоновкой. Резонансное сопротивление не превышает 40 Ом, а общий допуск частоты ограничен ±0,50%.
Стабильность частоты во времени и при изменении температуры описывается двумя отдельными параметрами: старение частоты не превышает ±0,10%, а температурный уход частоты — ±0,20% в рабочем диапазоне от -40 до +85 °C. Эти показатели определяют, насколько точно генерируемая частота сохраняется на протяжении срока службы устройства и при работе в условиях перепада температур.
Резонатор рассчитан на применение как в бытовой, так и в промышленной аппаратуре — производитель указывает область применения Consumer/Industrial, что отражает совместимость исполнения с более широким температурным и механическим диапазоном условий эксплуатации по сравнению с чисто бытовыми компонентами.
Основные характеристики
- Частота: 8,0 МГц
- Встроенная ёмкость нагрузки: 33 пФ
- Допуск частоты: ±0,50% max
- Старение частоты: ±0,10% max
- Температурный уход частоты: ±0,20% max
- Резонансное сопротивление: 40 Ом max
- Размеры: 3,2 × 1,3 мм
- Масса: 10,48 мг
- Диапазон рабочих температур: -40…+85 °C
- Корпус: SMD
- Серия: CSTNE_G
Где применяется
- Микроконтроллерные системы: тактирование ядра без установки внешних конденсаторов нагрузки
- Бытовая электроника: компактные устройства с ограниченным местом на плате
- Промышленная автоматика: узлы, работающие в расширенном диапазоне температур -40…+85 °C
- Цифровые интерфейсные схемы: формирование опорной частоты для последовательных и параллельных шин
