Кварцевый резонатор Abracon ABS25-32.768KHZ-6-T — пассивный элемент времязадающих цепей, генерирующий сигнал на частоте 32,768 кГц. Такая частота получается делением на 2^15 и лежит в основе часовых кварцев: она позволяет микроконтроллеру или отдельной микросхеме реального времени формировать секундные импульсы простым двоичным делителем без дополнительных вычислений. Обозначение серии — ABS25, конкретное исполнение — ABS25-32.768KHZ-6-T с нагрузочной ёмкостью 6 пФ.

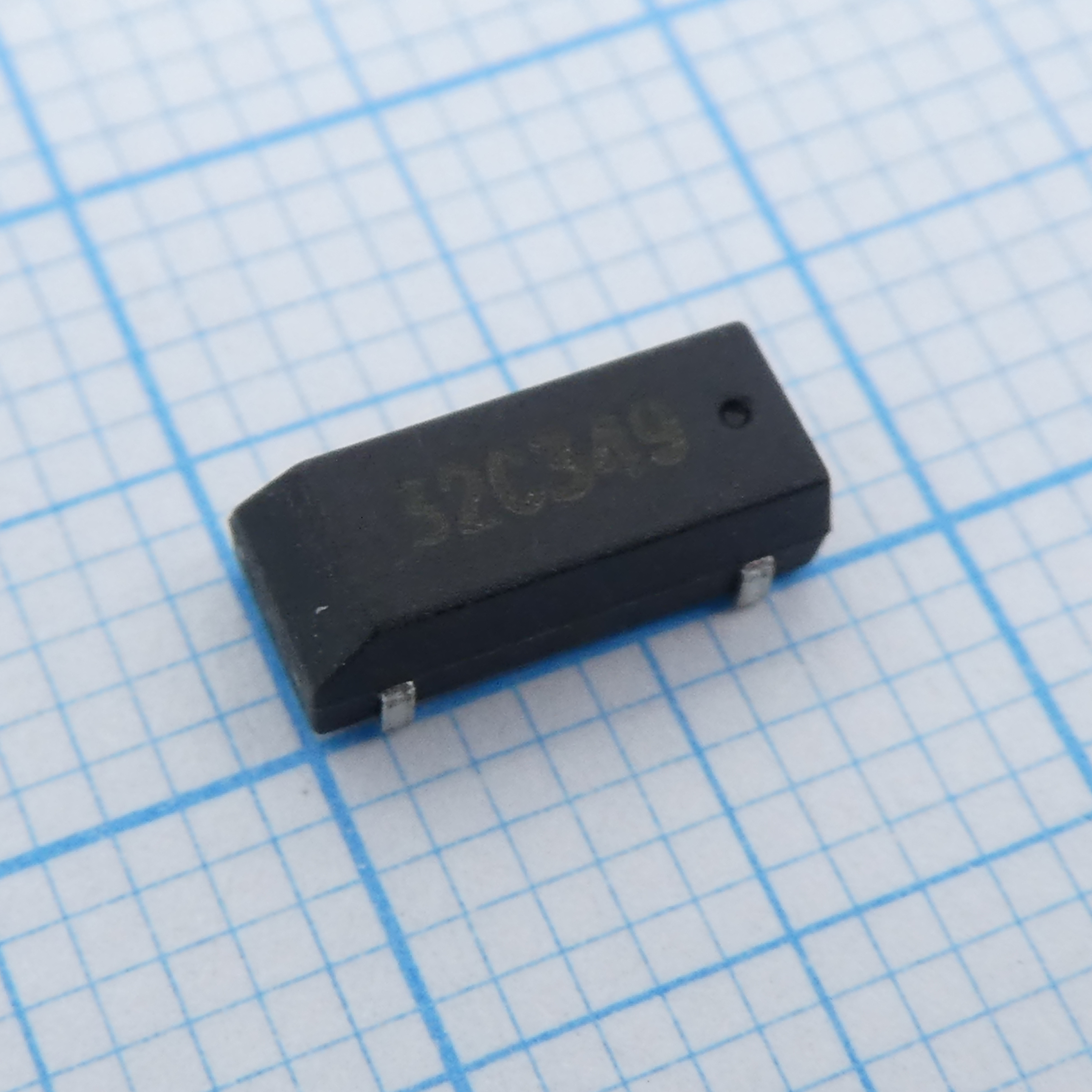

Резонатор выполнен в пластиковом корпусе типоразмера 8038 размерами 8,0х3,8х2,5 мм для поверхностного монтажа. Такой корпус меньше металлических цилиндрических исполнений и подходит для плат с ограниченной высотой компонентов — портативных устройств, компактных плат управления, носимой электроники. Нагрузочная ёмкость 6 пФ должна совпадать с ёмкостью, заданной для входов генератора в схеме, иначе частота уйдёт от номинала за пределы допуска.
Допуск частоты при 25°C составляет ±20 ppm, старение за первый год эксплуатации — ±3 ppm при той же температуре. Температурная зависимость частоты описывается параболой с вершиной (точкой поворота) около +25°C в интервале +20…+30°C и коэффициентом -0,035±0,01 ppm/°C² — при отклонении от точки поворота частота снижается пропорционально квадрату разницы температур. Рабочий диапазон резонатора -40…+85°C, хранение допускается при -55…+125°C.
Электрические параметры определяют совместимость с конкретной схемой генератора: эквивалентное последовательное сопротивление не более 50 кОм, шунтирующая ёмкость 1,35 пФ типично, отношение ёмкостей C0/C1 — 450. Уровень возбуждения ограничен 1 мкВт максимум, превышение этого значения ускоряет старение кристалла. Сопротивление изоляции — не менее 500 МОм при 100 В постоянного тока ±15 В. Резонатор соответствует директиве RoHS с исключением 7(a) приложения 2015/863/EU.
Основные характеристики
- Номинальная частота: 32,768 кГц
- Допуск частоты при 25°C: ±20 ppm
- Старение за первый год: ±3 ppm при 25±3°C
- Нагрузочная ёмкость: 6 пФ
- Температурный коэффициент: -0,035±0,01 ppm/°C²
- Точка поворота: +25°C (+20…+30°C)
- Корпус: 8038, пластик, SMD, 8,0х3,8х2,5 мм
- ЭПС: не более 50 кОм
- Шунтирующая ёмкость: 1,35 пФ типично
- Отношение ёмкостей C0/C1: 450 типично
- Уровень возбуждения: не более 1 мкВт
- Сопротивление изоляции: не менее 500 МОм при 100 В ±15 В
- Диапазон рабочих температур: -40…+85°C
- Диапазон температур хранения: -55…+125°C
Где применяется
- Часы реального времени: тактирование модулей RTC в микроконтроллерах и отдельных микросхемах хранения времени и даты
- Портативная электроника: компактный корпус подходит для плат наручных устройств, счётчиков и датчиков с автономным питанием
- Бытовая техника: генерация секундных меток в таймерах, будильниках, термостатах и другой технике с дисплеем времени
- Резервное питание: низкий уровень возбуждения снижает потребление цепи хранения времени от батарейки при отключении основного питания
