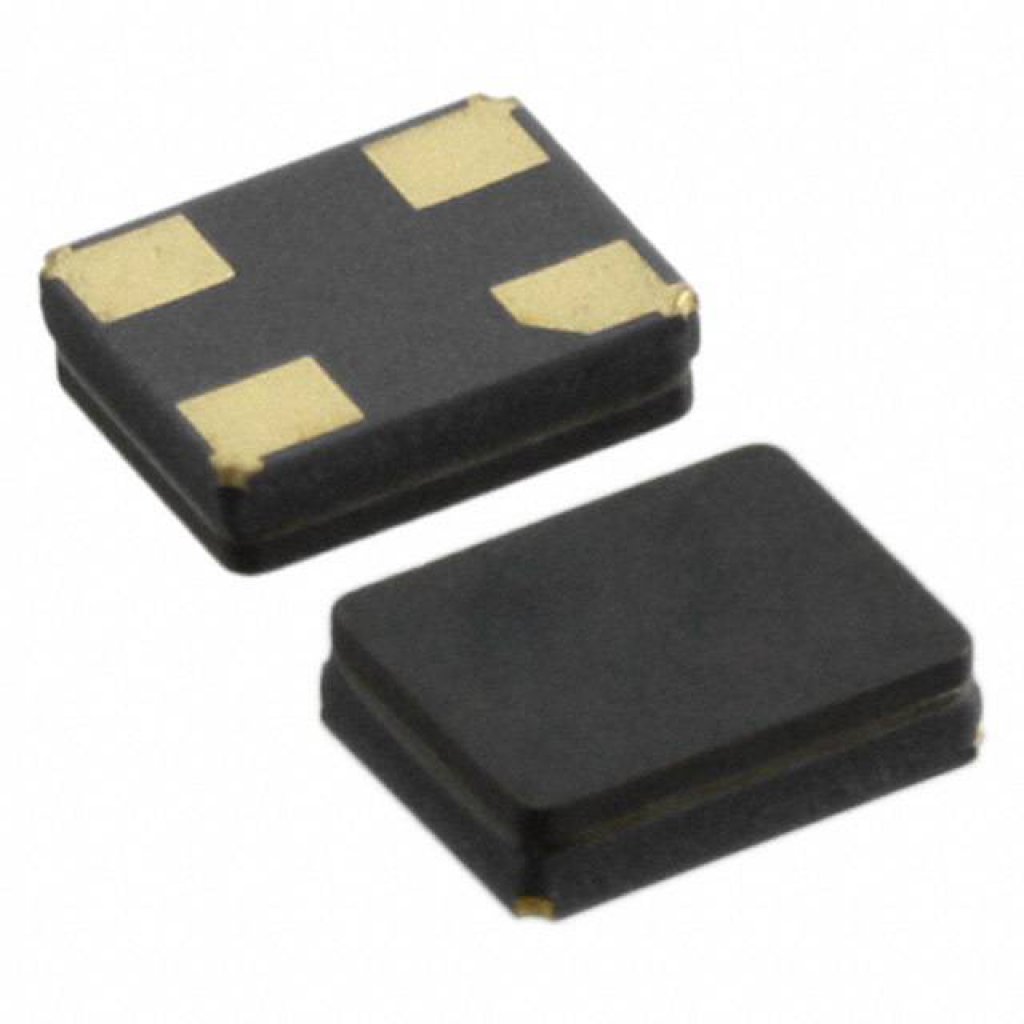

Кварцевый резонатор Abracon ABM8G-25.000MHz-18-D2Y — SMD-компонент на частоту 25 МГц, работающий на основной гармонике. Резонатор задаёт тактовую частоту для микроконтроллеров, интерфейсных микросхем и прочей цифровой логики, требующей стабильного опорного сигнала.
Корпус типоразмера 3225 (3,2×2,5×1,0 мм) герметично запаян, что исключает влияние влаги на параметры кристалла и снимает требования по чувствительности к влажности при пайке. Монтаж поверхностный, совместим с автоматической установкой и оплавлением припойной пасты.
Номинальная частота резонатора — 25,0 МГц с допуском ±20 ppm при 25 °C и общей стабильностью частоты ±30 ppm в рабочем диапазоне температур. Нагрузочная ёмкость составляет 18 пФ, шунтирующая ёмкость — 5,0 пФ, что нужно учитывать при расчёте генераторной схемы кварцевого узла.
Старение частоты не превышает ±3 ppm в первый год эксплуатации, эквивалентное последовательное сопротивление — не более 60 Ом, уровень возбуждения — от 10 до 100 мкВт. Резонатор рассчитан на работу при температуре от −20 до +70 °C и хранение от −40 до +85 °C, соответствует требованиям RoHS II.
Основные характеристики
- Частота: 25,0 МГц
- Режим колебаний: основная гармоника
- Допуск частоты: ±20 ppm
- Стабильность частоты: ±30 ppm
- Нагрузочная ёмкость: 18 пФ
- Шунтирующая ёмкость: 5,0 пФ
- Старение: ±3 ppm в первый год
- ЭПС: не более 60 Ом
- Уровень возбуждения: от 10 до 100 мкВт
- Корпус: SMD 3225, 3,2×2,5×1,0 мм
- Сопротивление изоляции: 500 МОм при 100 В DC
- Рабочая температура: от −20 до +70 °C
- Температура хранения: от −40 до +85 °C
- Соответствие RoHS: RoHS II 2011/65/EU
Где применяется
- Промышленная автоматика: тактирование контроллеров и модулей ввода-вывода
- Телекоммуникационное оборудование: опорная частота для интерфейсных и коммуникационных микросхем
- Измерительная и встраиваемая электроника: синхронизация цифровых узлов с жёсткими требованиями к стабильности частоты
- Бытовая и портативная аппаратура: генератор тактового сигнала в компактном корпусе
