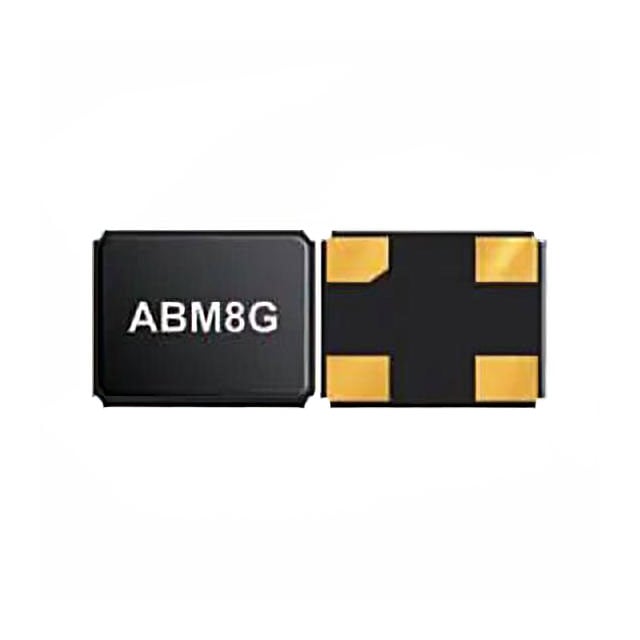

Кварцевый резонатор Abracon ABM8G-16.000MHZ-18-D2Y-T — SMD-компонент для формирования опорной частоты 16,0 МГц в схемах с тактовой синхронизацией. Резонатор работает на основной гармонике (fundamental mode), что даёт более чистый и предсказуемый сигнал по сравнению с обертонными кристаллами и упрощает согласование с генераторными каскадами микроконтроллеров и логических микросхем.
Исполнение D2Y-T выполнено в керамическом корпусе типоразмера 3225 с размерами 3,2 x 2,5 x 1,0 мм. Высота корпуса всего 1,0 мм, что позволяет устанавливать резонатор на платы с жёсткими требованиями по высоте компонентов, например в модулях, устанавливаемых под экраны или в тонкие корпуса устройств. Монтаж поверхностный, контактные площадки рассчитаны на стандартные процессы пайки оплавлением.
Нагрузочная ёмкость резонатора составляет 18 пФ, что нужно учитывать при выборе схемы включения генератора. Начальный допуск частоты на 25°C — ±20 ppm, стабильность во всём рабочем диапазоне температур от -40°C до +85°C — ±30 ppm. Старение кристалла нормировано на уровне ±3 ppm за первый год эксплуатации, что важно для приложений с длительным непрерывным циклом работы.
Электрические параметры включают эквивалентное последовательное сопротивление не более 80 Ом, шунтирующую ёмкость 5 пФ и уровень возбуждения от 10 до 100 мкВт. Сопротивление изоляции — не менее 500 МОм при напряжении 100 В постоянного тока. Резонатор соответствует требованиям RoHS/RoHS II с допустимым исключением 7(c)-I для содержания свинца в стекле корпуса, температура хранения совпадает с рабочим диапазоном.
Основные характеристики
- Частота: 16,0 МГц
- Режим колебаний: основная гармоника (Fundamental)
- Корпус: SMD 3225, 3,2 x 2,5 x 1,0 мм
- Нагрузочная ёмкость: 18 пФ
- Точность на 25°C: ±20 ppm
- Стабильность в рабочем диапазоне: ±30 ppm
- Старение: ±3 ppm за первый год
- Рабочая температура: от -40°C до +85°C
- ЭПС: не более 80 Ом
- Уровень возбуждения: 10–100 мкВт
- Шунтирующая ёмкость: 5 пФ
- Сопротивление изоляции: не менее 500 МОм при 100 В DC
- Соответствие RoHS: RoHS/RoHS II, исключение 7(c)-I
Где применяется
- Микроконтроллерные узлы: формирование тактовой частоты для процессоров и периферии
- Промышленная автоматика: синхронизация контроллеров и модулей связи в условиях расширенного диапазона температур
- Компактная бытовая электроника: применение в тонких корпусах благодаря высоте 1,0 мм
- Коммуникационное оборудование: опорная частота для интерфейсных и цифровых узлов
