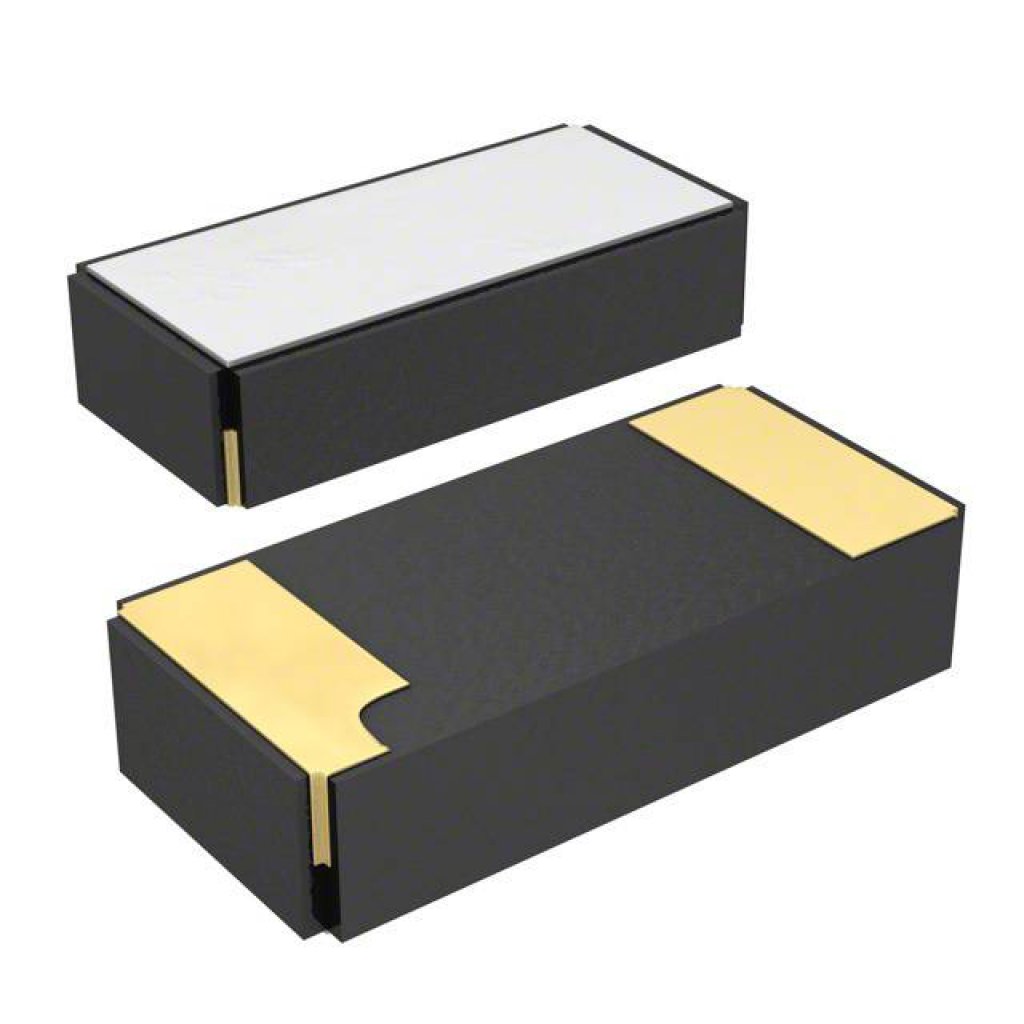

Кварцевые резонаторы, NDK, NX3215SA-32.768K-STD-MUA-8 — миниатюрный кварцевый резонатор камертонного типа с номинальной частотой 32,768 кГц, выполненный в SMD-корпусе размером 3,2×1,5×0,8 мм. Такая частота получается делением на 2^15 и используется как эталон времени в схемах с часами реального времени и счётчиками секунд.
Резонатор рассчитан на нагрузочную ёмкость 12,5 пФ, что нужно учитывать при выборе номиналов согласующих конденсаторов в конкретной схеме генератора. Отклонение частоты в рабочем диапазоне температур не превышает ±20 ppm, а эквивалентное последовательное сопротивление (ESR) — не более 70 кОм, чем определяется устойчивость запуска генератора при пониженном напряжении питания.
Диапазон рабочих температур компонента — от -40°C до +85°C, что позволяет использовать резонатор в оборудовании, работающем вне отапливаемых помещений и в транспортных применениях. Корпус без выводов монтируется на плату поверхностным способом и рассчитан на низкий профиль в компоновке устройства.
Исполнение STD-MUA-8 сохраняет частотные параметры резонатора при разварке кристалла в корпус 3215, поэтому позиция подходит для замены аналогичных по частоте и нагрузочной ёмкости резонаторов других производителей при соблюдении требований по ESR и рабочей температуре.
Основные характеристики
- Частота: 32,768 кГц
- Корпус: 3215, SMD
- Размеры: 3,2×1,5×0,8 мм
- Нагрузочная ёмкость: 12,5 пФ
- Отклонение частоты: ±20 ppm
- Эквивалентное последовательное сопротивление (ESR): не более 70 кОм
- Диапазон рабочих температур: -40...+85°C
- Монтаж: поверхностный (SMD)
Где применяется
- Часы реального времени (RTC): тактирование модулей хранения текущего времени в приборах и контроллерах
- Микроконтроллеры: низкочастотный источник тактирования для энергосберегающих режимов
- Счётчики и таймеры: формирование секундных интервалов в измерительной аппаратуре
- Портативная электроника: устройства с автономным питанием, где важна низкая потребляемая мощность генератора
