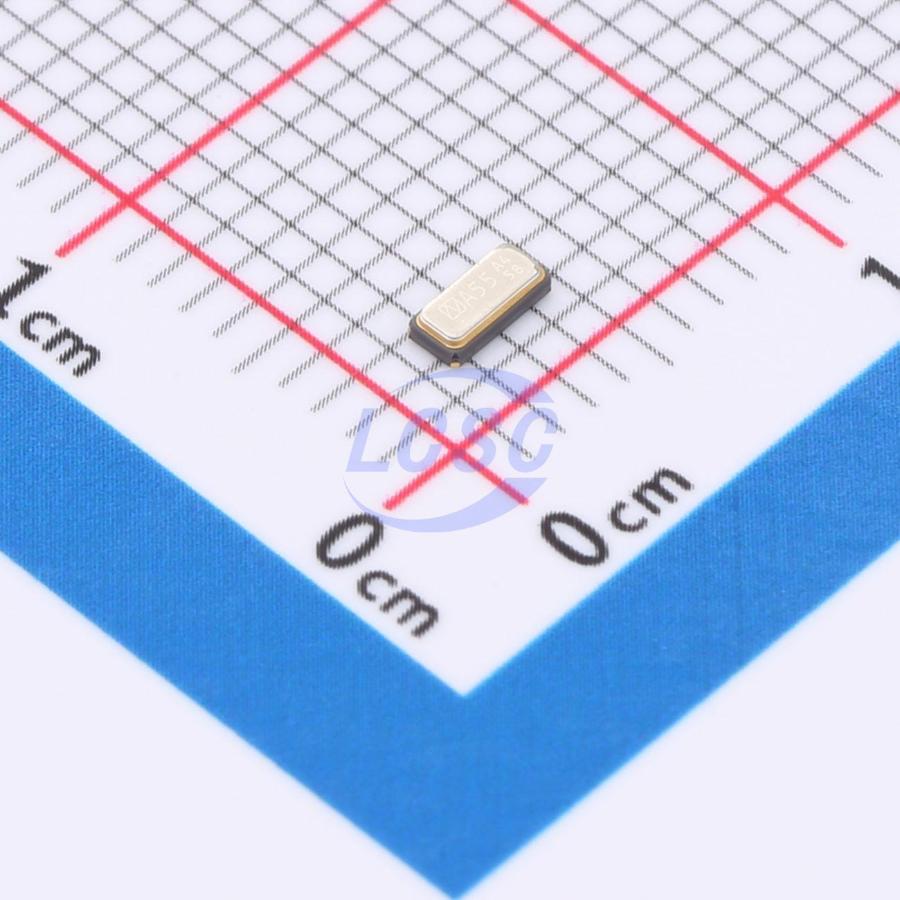

Резонатор NDK NX3215SA-32.768K-STD-MUA-8 — кварцевый резонатор на частоту 32,768 кГц в корпусе 3215 для поверхностного монтажа. Частота выбрана стандартной для часовых генераторов и счётчиков реального времени (RTC): 2¹⁵ Гц позволяет удобно делить её на степени двойки для получения импульса 1 Гц. Макимальное отклонение частоты в рабочем диапазоне температур −40…+85 °C составляет ±20 ppm, что соответствует уходу не более ±34 секунд в сутки для типового применения. Нагрузочная ёмкость 12,5 пФ согласована с входными цепями современных микроконтроллеров.
Эквивалентное последовательное сопротивление (ESR) 70 кОм определяет требуемый ток возбуждения и выбор обвязочных конденсаторов в схеме. Компактный размер 3,2×1,5×0,8 мм позволяет размещать резонатор рядом с кристаллом микроконтроллера без удлинения проводников до входа генератора, что снижает влияние помех. Корпус герметичен и имеет защиту от влаги и механических повреждений.
Основные характеристики
Частота 32,768 кГц, отклонение ±20 ppm, эквивалентное сопротивление 70 кОм, нагрузочная ёмкость 12,5 пФ. Рабочий диапазон −40…+85 °C, корпус 3215 для поверхностного монтажа, герметичный кварцевый резонатор типа камертон.
Где применяется
- Часовые генераторы микроконтроллеров: источник тактирования для счётчиков реального времени STM32, PIC, AVR
- Системы отсчёта времени: РТЧ в промышленных регистраторах данных и счётчиках энергии
- Портативные устройства: батарейные приёмники и логгеры с функцией датирования событий
- Сетевые узлы: синхронизация временных меток в распределённых системах контроля
Резонатор требует правильной обвязки: обычно два конденсатора 15–20 пФ подключаются между выводами резонатора и земли. Значение ёмкостей может отличаться в зависимости от проекта платы и требуемой точности калибровки. Специалисты компании помогут выбрать резонатор нужной частоты и рассчитать обвязку для конкретного микроконтроллера. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
