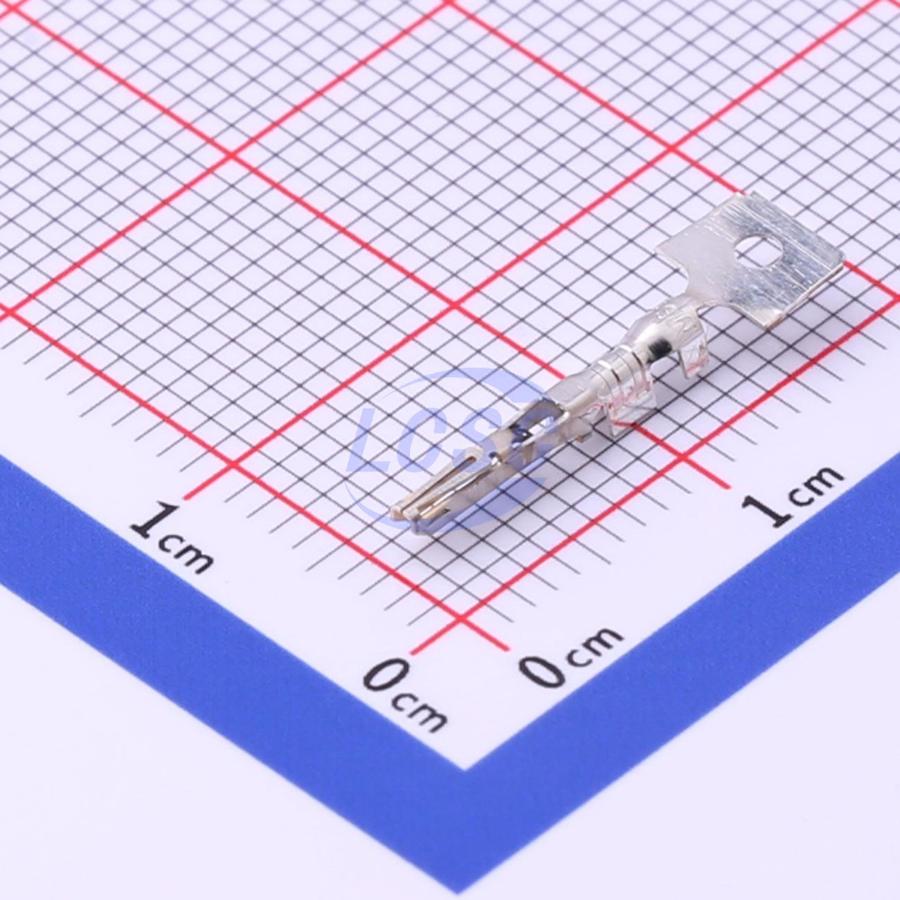

Контакты Molex 105300-2 105300-2200 — обжимной контакт для низковольтных силовых разъёмов, устанавливаемый в корпуса серий 105307 и 105308. Контакт поставляется отдельно от корпуса разъёма и предназначен для оконцевания провода с последующей установкой в гнездо.
Контакт изготовлен из медного сплава с высокой электропроводностью. В зоне сочленения с ответной частью нанесено золотое покрытие толщиной не менее 0,38 мкм — оно снижает переходное сопротивление и защищает контактную поверхность от окисления при многократных подключениях. Под покрытиями лежит никелевый подслой толщиной не менее 1,25 мкм, который выравнивает поверхность и служит барьером для диффузии металлов.
Зона обжима провода покрыта оловом толщиной не менее 1,25 мкм — такое разделение покрытий по зонам учитывает разницу требований к контактной паре и к обжимному соединению. Контакт рассчитан на провод с наружным диаметром изоляции до 1,60 мм (соответствует калибру AWG20) или до 1,30 мм (AWG24), внешний вид контакта соответствует классу B.
Контакт применяется в низковольтных цепях питания там, где нужно разъёмное соединение с возможностью замены отдельного контакта без переборки всего разъёма — например при ремонте жгута проводов или замене повреждённой линии в многоконтактном разъёме.
Основные характеристики
- Материал контакта: медный сплав с высокой электропроводностью
- Совместимые корпуса: серии 105307 и 105308
- Покрытие контактной зоны: золото, не менее 0,38 мкм
- Покрытие зоны обжима: олово, не менее 1,25 мкм
- Подслой: никель, не менее 1,25 мкм
- Макс. диаметр провода: 1,60 мм (AWG20) / 1,30 мм (AWG24)
- Класс внешнего вида: B
Где применяется
- Низковольтные силовые цепи: соединение провода питания через разъёмное гнездо
- Бытовая электроника: компактные разъёмы питания в корпусах небольших устройств
- Промышленная автоматика: замена отдельных контактов при обслуживании жгутов проводов
- Ремонт кабельных сборок: точечная замена повреждённого контакта без демонтажа всего разъёма
