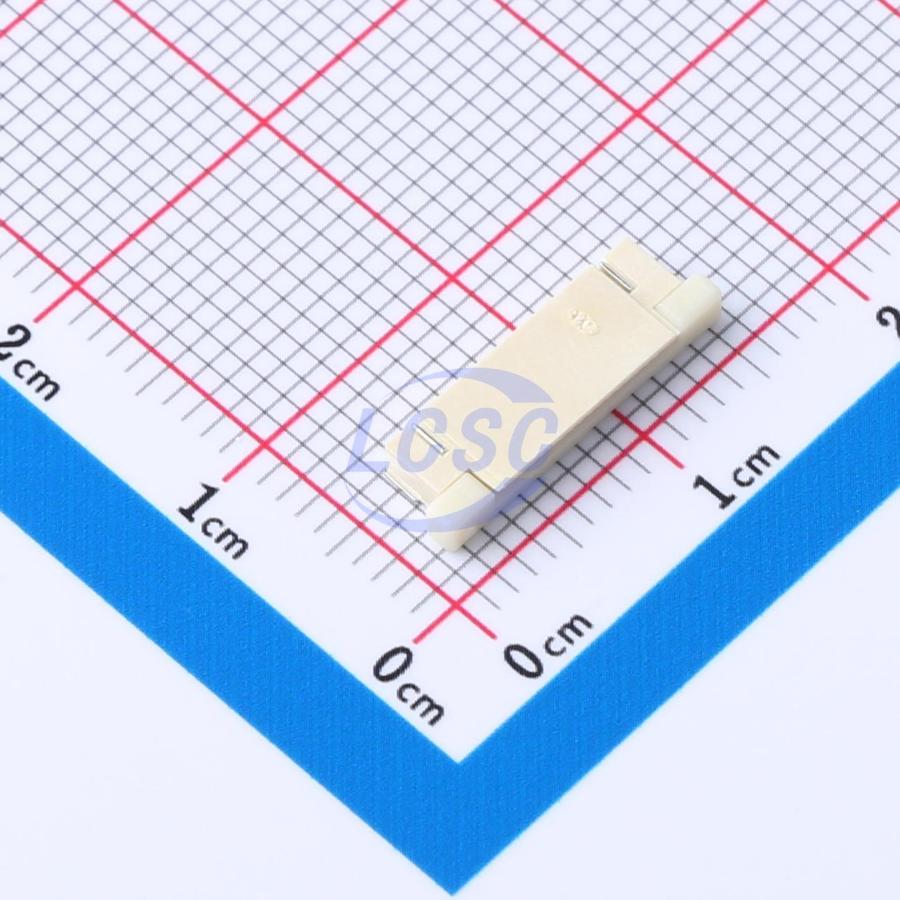

Контакт TE Connectivity 1734839-8 — угловой разъём для гибкого печатного кабеля с шагом 0,5 мм, предназначенный для поверхностного монтажа. По заводским данным это разъём типа «верхний контакт» (Top Contact): проводники шлейфа прижимаются к контактам сверху, а выводы корпуса и контактов паяются на плату.
Исполнение с нулевым усилием вставки позволяет вставить шлейф без нагрузки на дорожки кабеля. Затем шлейф фиксируется подвижной планкой — это механизм Slide Lock. Дополнительные металлические элементы удержания (hold down) припаиваются к плате и снимают механическую нагрузку с самих контактов. Они выполнены из фосфористой бронзы, как и контакты, с никелевым подслоем и лужёным покрытием в зоне пайки. Заводское описание указывает золотое покрытие контактной части.
Корпус изготовлен из высокотемпературного термопласта естественного цвета, класс горючести UL 94 V-0. Ширина разъёма 3,10 мм, высота над платой 2,00 мм. Такие габариты важны для плат, где высота установки ограничена. Номинальное напряжение по документации — 250 В, шлейф рассчитан на толщину 0,30 мм с суженным концом.
Позиция поставляется на катушке: 2000 штук на катушке диаметром 13 дюймов, 20000 штук в коробке. Это формат для автоматической установки; для единичных образцов и ремонта количество согласуется отдельно. Диапазон рабочих температур — от −20 до +85 °C, поэтому для более широких температурных условий разъём не подходит. Он рассчитан только на шлейфы указанной толщины и шага.
Основные характеристики
Шаг 0,5 мм, угловой поверхностный монтаж, ширина 3,10 мм, высота 2,00 мм. Контакты из фосфористой бронзы, температура от −20 до +85 °C, 2000 штук на катушке.
Где применяется
- Модули дисплеев и сенсорных панелей: подключение гибкого шлейфа к основной плате при малой высоте установки.
- Компактные платы с автоматической сборкой: поставка на катушке подходит для установочных автоматов и серийной пайки.
- Межплатные соединения: передача сигналов между платами по гибкому кабелю с шагом 0,5 мм.
- Ремонт и замена в действующих изделиях: подбор разъёма с теми же шагом, типом контакта и габаритами.
