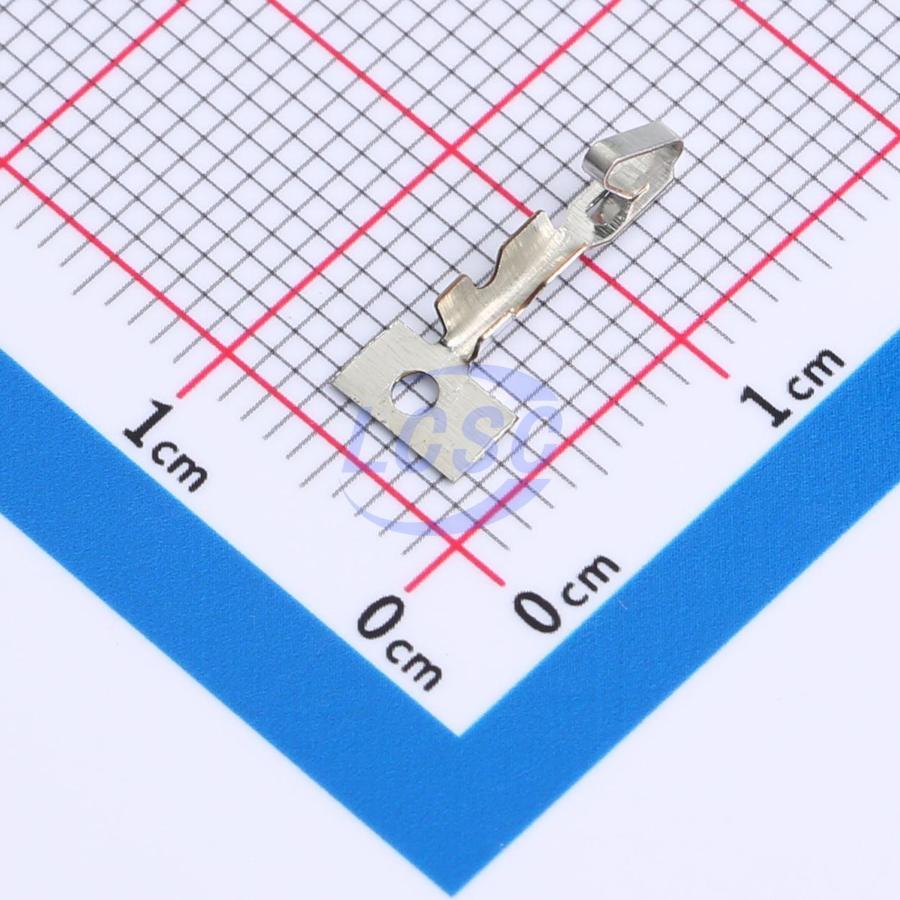

Разъём CONNFLY T-DS1070-SC600 — обжимной контакт (клемма) серии DS1070 с шагом 2,54 мм, предназначенный для обжима на провод и последующей установки в ответные корпуса серии HU. Это не готовый корпус разъёма, а отдельная деталь — металлический контакт с фиксирующими лапками, который запрессовывается в пластиковый корпус вручную или на автоматическом оборудовании при сборке кабельной сборки.
Контакт изготовлен из медного сплава с покрытием оловом, что обеспечивает низкое переходное сопротивление ≤30 мОм и стабильный контакт при многократном сочленении. Рассчитан на провода сечением 0,2–0,75 мм² (AWG 28–18) с наружным диаметром изоляции 1,2–2,1 мм — такой диапазон охватывает большинство проводов, применяемых во внутренней разводке бытовой техники и слаботочной автоматики. Рабочее напряжение — 250 В, при этом изоляция контакта выдерживает испытательное напряжение 500 В переменного тока без пробоя, сопротивление изоляции — более 1000 МОм.
Диапазон рабочих температур — от -25°C до +85°C, что соответствует типовым условиям эксплуатации внутри корпусов оборудования без принудительного охлаждения. Габариты контакта — 8,3×9,8 мм. Корпус ответной части, куда устанавливается контакт, выполняется из найлона NYLON 66 — термостойкого пластика, устойчивого к деформации при нагреве во время пайки соседних компонентов.
Основные характеристики
- Серия: DS1070
- Шаг контактов: 2,54 мм
- Сечение провода: 0,2–0,75 мм² (AWG 28–18)
- Наружный диаметр провода: 1,2–2,1 мм
- Материал контакта: медный сплав
- Покрытие контакта: олово
- Материал корпуса: найлон NYLON 66
- Рабочее напряжение: 250 В
- Испытательное напряжение изоляции: 500 В AC
- Сопротивление контакта: ≤30 мОм
- Сопротивление изоляции: >1000 МОм
- Диапазон рабочих температур: -25°C…+85°C
- Размеры: 8,3×9,8 мм
Где применяется
- Промышленная автоматика: сборка жгутов проводки в шкафах управления и на панелях оборудования.
- Бытовая техника: внутренняя разводка питания и сигнальных цепей внутри корпуса устройства.
- Кабель-платные соединения: обжим проводов для подключения к разъёмным колодкам на печатной плате.
- Ремонт и замена жгутов: восстановление повреждённых кабельных сборок с сохранением совместимости с корпусом HU.
