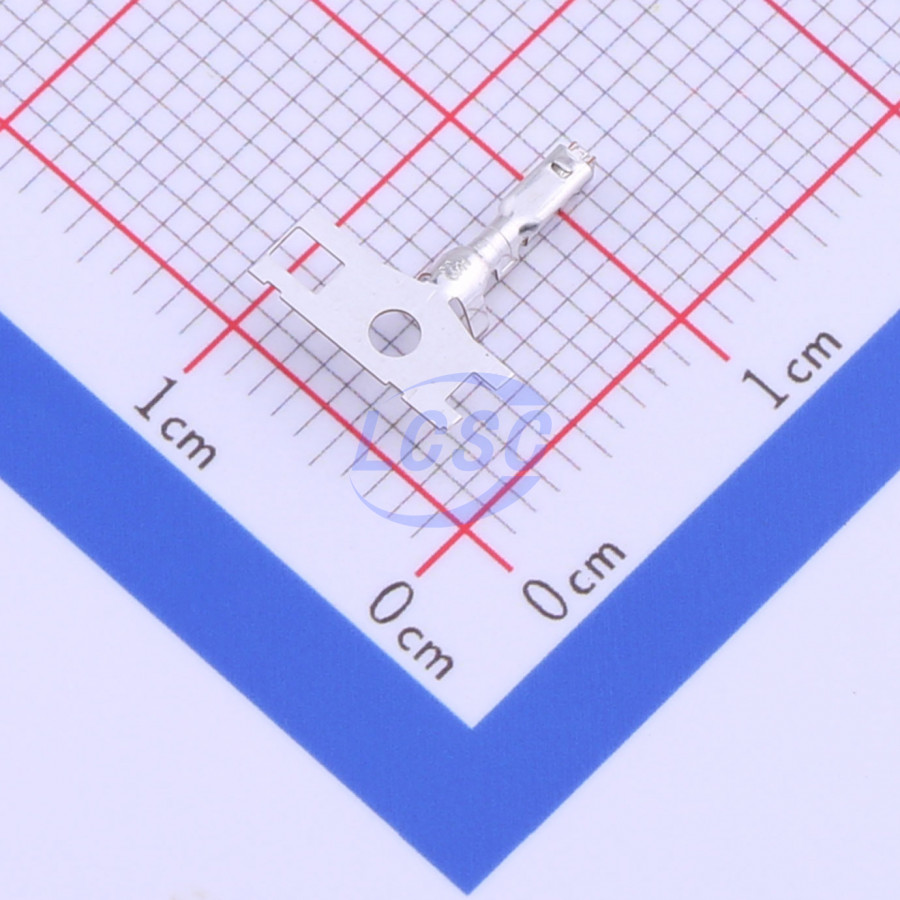

Контакт Molex 56134-90 (56134-9000) — гнездовой обжимной контакт серии MicroClasp 56134, предназначенный для сборки соединителей под многожильный провод сечением 22–28 AWG. Контакт устанавливается в полость соответствующего корпуса разъёма и образует розеточную часть соединения, принимающую ответный штыревой контакт при стыковке разъёма.
Контакт изготовлен из медного сплава и покрыт оловом толщиной 35,4 мкдюйм (0,90 мкм). Оловянное покрытие обеспечивает стабильный электрический контакт при сопряжении и защищает поверхность от окисления при хранении и монтаже. Присоединение к проводу выполняется обжимом: соединение получают опрессовкой без пайки, что ускоряет сборку жгутов и снижает требования к квалификации монтажника на конвейере.
Контакт рассчитан на установку в корпуса разъёмов серий 500915, 51242, 51353, 51382 и 505596 производства Molex. Перед заказом партии нужно свериться с серией корпуса, в который контакт будет устанавливаться: полости под контакт и фиксирующие пружинные лапки у разных серий корпусов Molex не взаимозаменяемы, и контакт от одной серии физически не встанет в корпус другой.
Контакт соответствует требованиям директивы RoHS и производитель заявляет отсутствие превышения по содержанию фталатов. Это позволяет применять компонент в проектах, где к составу материалов предъявляются экологические требования заказчика или конечного рынка сбыта.
Основные характеристики
- Тип контакта: гнездо (розетка)
- Материал: медный сплав
- Покрытие контакта: олово
- Толщина покрытия: 35,4 мкдюйм (0,90 мкм)
- Тип соединения: обжимной, без пайки
- Сечение провода: 22–28 AWG
- Совместимые серии корпусов: 500915, 51242, 51353, 51382, 505596
- Соответствие RoHS: да
Где применяется
- Сборка кабельных жгутов: формирование шлейфов и жгутов на разъёмах MicroClasp обжимным инструментом
- Производство электронных блоков: узлы, где установлены корпуса перечисленных серий Molex
- Контрактная сборка: мелкосерийный и серийный монтаж с применением ручного или пресс-инструмента для обжима
- Сервисное обслуживание: замена повреждённых контактов и пополнение комплектации ремонтных комплектов
