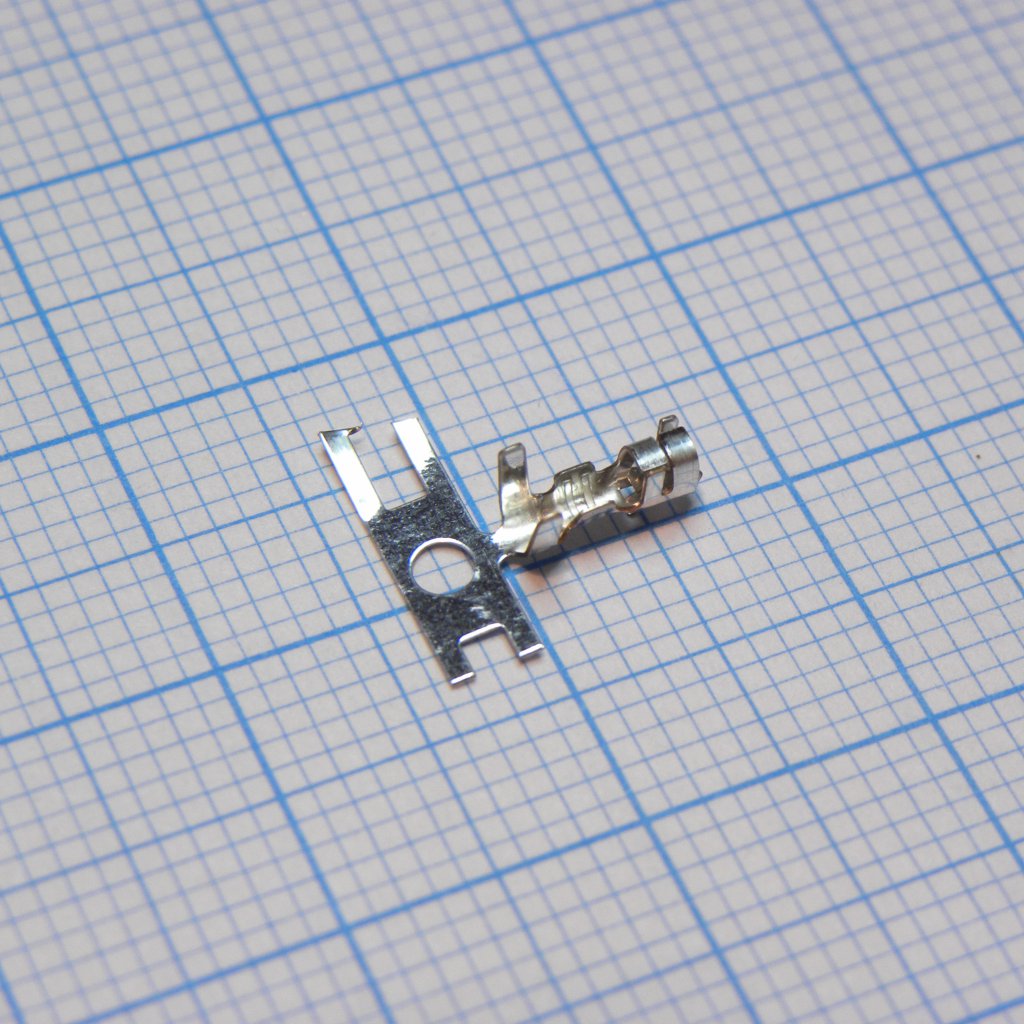

Контакт JST SXH SXH-001T-P0.6 — обжимной контакт серии XH для соединителей «провод — плата» с шагом 2,5 мм. Он обжимается на проводе и вставляется в корпус соединителя. Тип разъёма — сигнальный, то есть контакт предназначен для цепей управления и обмена данными, а не для силовых линий.
Материал контакта — фосфористая бронза, луженая с оплавлением (reflow treatment). Оплавленное олово даёт ровное покрытие, а бронза сохраняет усилие прижима после многократных подключений. Контакт поставляется на катушке по 8000 штук, что рассчитано на автоматическую обжимку проводов в серийном производстве.
Электрические параметры: рабочее напряжение 250 В, выдерживаемое напряжение — 1000 В переменного тока в течение минуты, сопротивление изоляции — не менее 1000 МОм. Переходное сопротивление контакта в начальном состоянии — не более 10 мОм, после испытаний на воздействие среды — не более 20 мОм. Рабочая температура — от −25 до +85 °C.
Ограничения: контакт работает только в паре с корпусами серии XH того же шага, а обжим выполняется инструментом под этот размер. Корпус соединителя в позицию не входит. Допустимый ток нужно определять по данным серии и по сечению провода; значение тока из таблицы характеристик на практике следует сверять с документацией производителя, прежде чем закладывать в проект. Диапазон температур не рассчитан на жёсткие условия: ниже −25 и выше +85 °C применять контакт нельзя.
Основные характеристики
Обжимной контакт серии XH, шаг 2,5 мм, фосфористая бронза с лужением, 250 В, от −25 до +85 °C, 8000 штук на катушке.
Где применяется
- Кабельные сборки: жгуты для подключения плат и модулей по сигнальным линиям.
- Серийное производство: катушка на 8000 штук подходит для автоматической обжимки.
- Бытовая и промышленная электроника: внутренние межплатные соединения аппаратуры в пределах заданной температуры.
- Ремонт соединителей XH: замена повреждённых или утерянных контактов в существующих жгутах.
