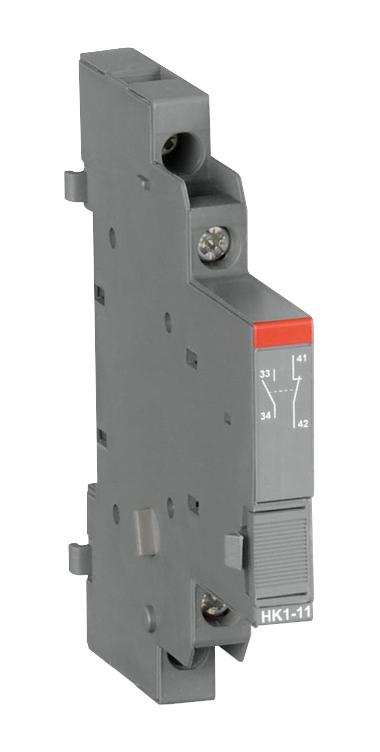

Контакт ABB 1SAM201902R1001 — боковой дополнительный блок контактов HK1-11 для автоматов защиты двигателя типа MS116. Он содержит один нормально открытый и один нормально закрытый контакт. Блок не коммутирует силовую цепь двигателя: его контакты используются в цепях управления и сигнализации, чтобы передать состояние автомата во внешнюю схему.
Блок крепится сбоку, справа от автомата, и не требует отдельного места на монтажной рейке сверх ширины самого узла. Подключение — винтовое. Допустимое сечение провода: жёсткого — от 1 до 1,5 мм², гибкого — от 0,75 до 1,5 мм². Масса блока — 0,036 кг.
По документации, номинальное напряжение составляет 250 В переменного тока, частота — 50 Гц, температура эксплуатации — от −20 до +55 °C. Род тока — переменный. Данные о номинальном токе в каталоге и в описании расходятся, поэтому для расчёта нагрузки контактов специалисты компании сверяют значение по документации производителя на конкретную серию.
Это дополнительный элемент, а не самостоятельный аппарат: он работает только в паре с автоматом типа MS116 и устанавливается с правой стороны. Для комбинации 1НО+1НЗ другой состав контактов не предусмотрен, при необходимости нужен другой блок линейки.
Основные характеристики
Один НО и один НЗ контакт, боковое крепление справа, винтовое подключение. Напряжение 250 В переменного тока, температура от −20 до +55 °C.
Где применяется
- Сигнализация состояния: контакты показывают во внешней цепи, включён автомат или нет.
- Цепи управления: НО и НЗ контакты используются в блокировках и схемах пуска двигателя.
- Щитовое оборудование: боковой блок добавляется к уже установленному автомату без замены аппарата.
- Системы автоматики: сигнал передаётся в контроллер или реле для контроля работы привода.
