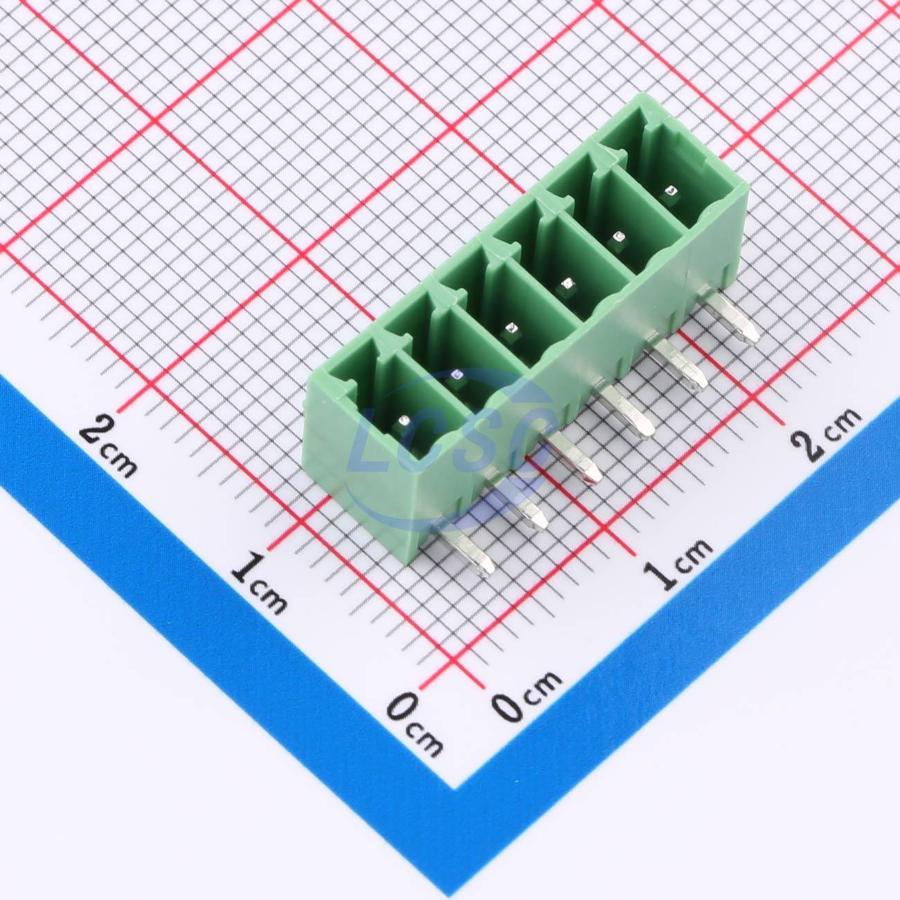

Разъём Degson 15EDGRC-3.5-06P — вилочная часть разъёмного клеммного блока серии 15EDGRC-3.5 на 6 контактов, предназначенная для монтажа на печатную плату пайкой в сквозные отверстия. Деталь устанавливается на плату стационарно и сочленяется со съёмной розеткой той же серии, что позволяет отключать кабельную часть от платы без распайки проводов.
Контакты расположены с шагом 3.5 мм, общая длина корпуса при 6 контактах составляет 21.8 мм — размер линейно растёт с числом позиций. Серия 15EDGRC-3.5 охватывает исполнения от 2 до 24 контактов, что позволяет подобрать блок нужной длины под конкретную схему подключения без смены типа контакта.
Контакты выполнены из латуни, номинальное напряжение составляет 300 В по UL и 250 В по VDE, номинальный ток — 8 А по UL и 7 А по VDE. Диэлектрическая прочность изделия — 2000 В переменного тока в течение 1 минуты, сопротивление изоляции — не менее 5000 МОм при напряжении 1000 В постоянного тока.
Корпус выполнен из полиамида PA66 с классом горючести UL 94 V-0, рабочий диапазон температур — от -40°C до +105°C. Монтаж в сквозные отверстия рассчитан на автоматизированную пайку волной, что упрощает установку блока на плату при серийном производстве.
Основные характеристики
- Число контактов: 6
- Шаг контактов: 3.5 мм
- Общая длина: 21.8 мм
- Диапазон серии по числу контактов: от 2 до 24
- Материал контакта: латунь
- Материал корпуса: полиамид PA66, класс горючести UL 94 V-0
- Номинальное напряжение (UL): 300 В
- Номинальное напряжение (VDE): 250 В
- Номинальный ток (UL): 8 А
- Номинальный ток (VDE): 7 А
- Диэлектрическая прочность: 2000 В переменного тока, 1 минута
- Сопротивление изоляции: не менее 5000 МОм при 1000 В постоянного тока
- Диапазон рабочих температур: от -40°C до +105°C
- Тип монтажа: сквозное отверстие (пайка на плату)
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей к платам контроллеров
- Источники питания и преобразователи: разъёмное соединение входных и выходных цепей на плате
- Контрольно-измерительные приборы: сборка и обслуживание плат с отключаемой кабельной частью
- Серийное производство электроники: монтаж методом пайки волной без ручной распайки при обслуживании
