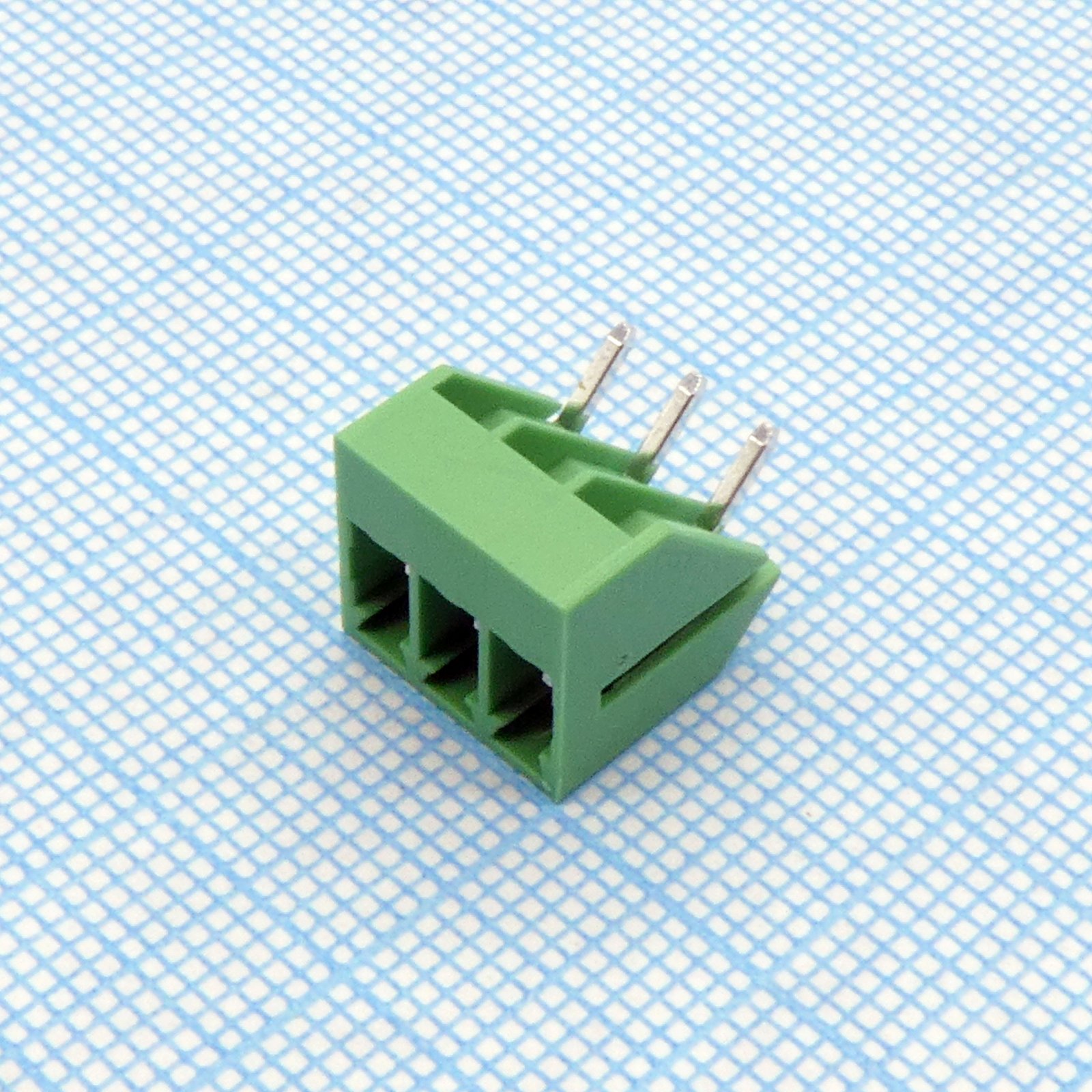

Разъём Degson 15EDGLC-3.5-03P-14-00AH — клеммный блок на 3 контакта с шагом 3,5 мм для монтажа на печатную плату. Блок предназначен для разъёмного соединения проводов с платой через винтовые зажимы, без пайки самих проводников — фиксируется только корпус блока к плате методом THT.
Корпус зелёного цвета выполнен по чертежу серии 15EDGLC-3.5, рассчитанному на количество полюсов от 2 до 24 — в этом исполнении установлено 3 контакта. Ширина корпуса на один полюс — 3,2 мм, высота — 2,15 мм, общая длина блока определяется как 3,5×(N−1)+4,3 мм, где N — число полюсов. Допуски на размеры составляют от ±0,15 до ±2 мм в зависимости от габарита.
Блок соответствует стандартам UL и IEC. По UL ток на контакт — 8 А при напряжении 300 В, по IEC — 12 А при 250 В. Испытательное напряжение изоляции — 1600 В переменного тока в течение минуты, номинальное импульсное напряжение — 2,5 кВ, категория перенапряжения — III, степень загрязнения окружающей среды — 2.
Рабочий диапазон температур — от −40 до +105 °C, что допускает установку в промышленных шкафах без климат-контроля. Изделие соответствует требованиям RoHS.
Основные характеристики
- Количество полюсов: 3
- Шаг контактов: 3,5 мм
- Тип монтажа: THT (выводной)
- Цвет корпуса: зелёный
- Номинальный ток (UL): 8 А
- Номинальный ток (IEC): 12 А
- Номинальное напряжение (UL): 300 В
- Номинальное напряжение (IEC): 250 В
- Выдерживаемое напряжение: 1600 В AC, 1 минута
- Импульсное напряжение: 2,5 кВ
- Категория перенапряжения: III
- Степень загрязнения: 2
- Рабочая температура: от −40 до +105 °C
- Стандарт: UL, IEC
- Соответствие RoHS: да
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей в контроллерах и модулях ввода-вывода
- Источники питания: разъёмное соединение выходных цепей с платой без пайки проводов
- Светотехника: подключение проводов к драйверам и платам управления LED-освещением
- Щитовое оборудование: узлы, где требуется быстрая замена или обслуживание проводных соединений
