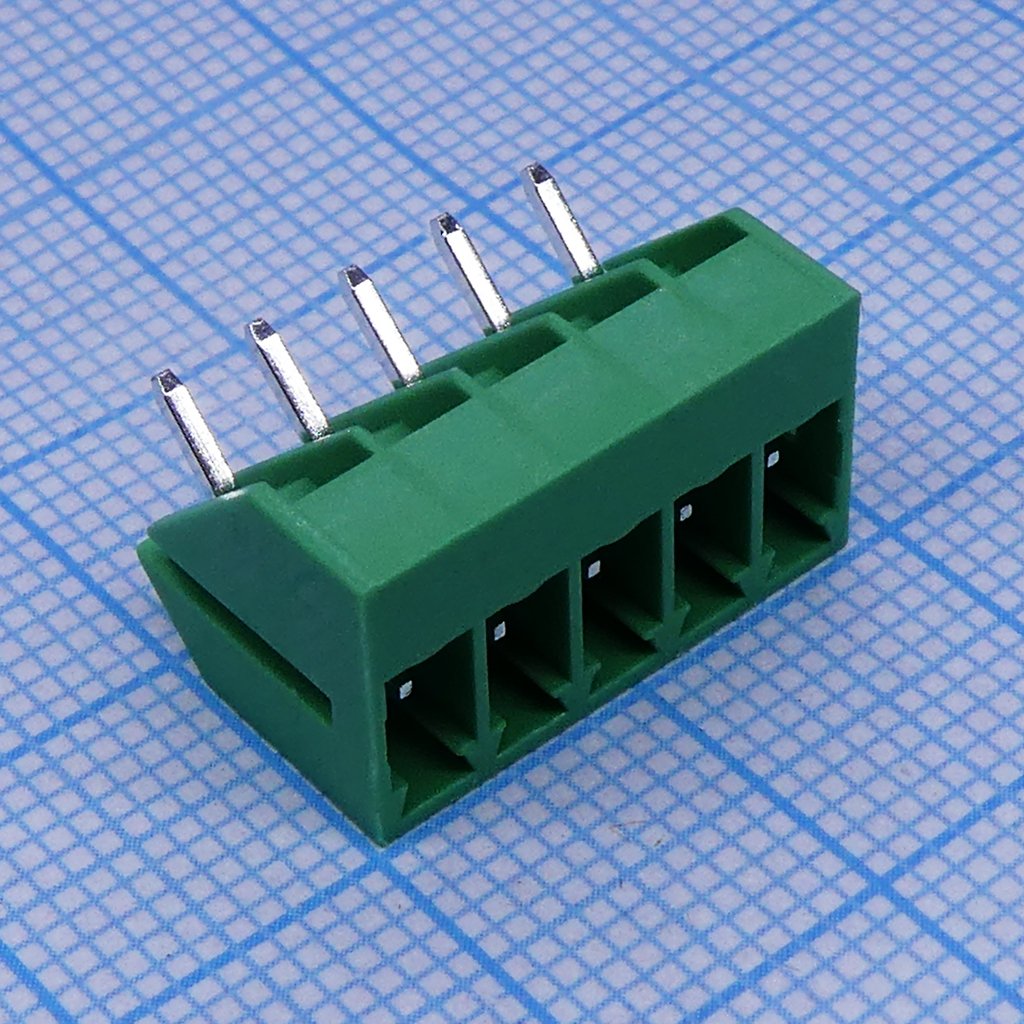

Разъём Degson 15EDGLC-3,5-05P — клеммный блок на 5 контактов с шагом 3,5 мм для монтажа в отверстия (THT). Устройство служит для разъёмного соединения проводников с печатной платой без пайки самих проводов: жила зажимается контактом клеммника, а корпус блока впаивается в плату.
Клеммник рассчитан на номинальное напряжение 250 В по стандарту IEC и 300 В по UL, импульсное выдерживаемое напряжение — 2,5 кВ, а изоляция выдерживает испытательное напряжение 1600 В переменного тока. Такой запас по изоляции позволяет использовать блок в цепях питания и сигнальных линиях с повышенными требованиями к электрической прочности.
Номинальный ток контакта составляет 12 А по IEC и 8 А по UL — разница связана с отличиями методик испытаний двух стандартов, при выборе тока нагрузки стоит ориентироваться на более консервативное значение UL. Общая длина блока на 5 контактов — 18,3 мм, что при шаге 3,5 мм соответствует стандартной раскладке контактных площадок на плате.
Диапазон рабочих температур — от -40°C до +105°C, что позволяет применять клеммник в промышленной аппаратуре и оборудовании, работающем вне отапливаемых помещений. Корпус блока рассчитан на многократное подключение и отключение проводников без пайки, что упрощает обслуживание и замену узлов в процессе эксплуатации.
Основные характеристики
- Число контактов: 5
- Шаг контактов: 3,5 мм
- Тип монтажа: THT (в отверстия)
- Номинальное напряжение (IEC): 250 В
- Номинальное напряжение (UL): 300 В
- Номинальный ток (IEC): 12 А
- Номинальный ток (UL): 8 А
- Импульсное выдерживаемое напряжение: 2,5 кВ
- Испытательное напряжение изоляции: 1600 В AC
- Диапазон рабочих температур: от -40°C до +105°C
- Общая длина: 18,3 мм
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей контроллеров и блоков питания
- Щитовое оборудование: разъёмное соединение проводников без пайки при монтаже и обслуживании
- Источники питания и преобразователи: ввод и вывод силовых цепей на плате
- Оборудование для эксплуатации вне помещений: устройства с широким диапазоном рабочих температур
