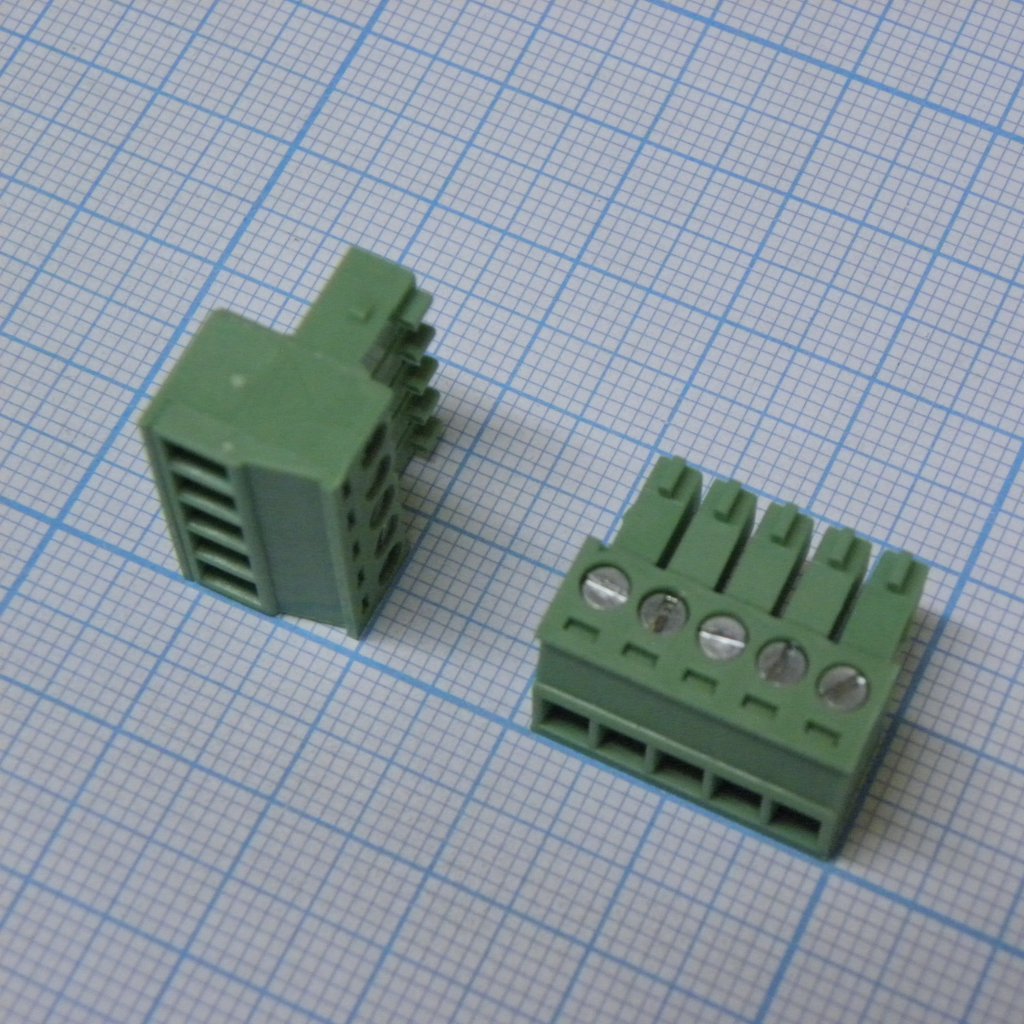

Разъём Degson 15EDGK-3.5-05P-14-00AH — разъёмный клеммный блок серии 15EDGK-3.5 на 5 контактов с шагом между выводами 3,5 мм. Конструкция состоит из вилки и розетки: провода разводятся на съёмной колодке, и модуль можно снять и переставить целиком, не отключая каждый провод отдельно. Крепление на печатную плату — в отверстия.
Диапазон подключаемых проводов — от 28 до 16 AWG при сечении 0,5–1,5 мм², длина зачистки изолятора под клемму — 7 мм. Провод фиксируется винтом M2 из стали с хром-цинковым покрытием, момент затяжки — 0,2 Н·м. Контакты выполнены из фосфористой бронзы, корпус — из латуни с никелевым покрытием, что обеспечивает механическую прочность соединения и стабильность контакта при многократном подключении и отключении колодки.
Номинальный ток по стандарту IEC составляет 7 А, по стандарту UL — 8 А; номинальное напряжение — 250 В по IEC и 300 В по UL. Электрическая прочность изоляции — не менее 2000 В переменного тока в течение одной минуты. Рабочий диапазон температур — от -40 до +105°C, что позволяет использовать блок в неотапливаемых помещениях и щитах на открытых площадках.
Ширина блока на 5 контактов — 15,6 мм, высота — 7,2 мм; длина колодки рассчитывается по формуле (N-1)×3,5+4,3 мм, где N — число контактов, то есть растёт вместе с числом полюсов серии. Цвет корпуса — серый, это базовое исполнение серии 15EDGK-3.5.
Основные характеристики
- Число контактов: 5
- Шаг между контактами: 3,5 мм
- Диапазон проводов: 28–16 AWG
- Сечение провода: 0,5–1,5 мм²
- Длина зачистки: 7 мм
- Номинальный ток: 7 А по IEC, 8 А по UL
- Номинальное напряжение: 250 В по IEC, 300 В по UL
- Электрическая прочность изоляции: 2000 В AC, 1 минута
- Момент затяжки винта: 0,2 Н·м
- Диапазон рабочих температур: от -40 до +105°C
- Материал контакта: фосфористая бронза
- Материал корпуса: латунь с никелевым покрытием
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей контроллеров, реле и датчиков
- Источники питания и преобразователи: разводка входных и выходных цепей на плате
- Щитовое оборудование: быстрая замена модуля без поштучного переподключения проводов
- Обслуживание в полевых условиях: съёмная колодка ускоряет ремонт и замену устройства целиком
