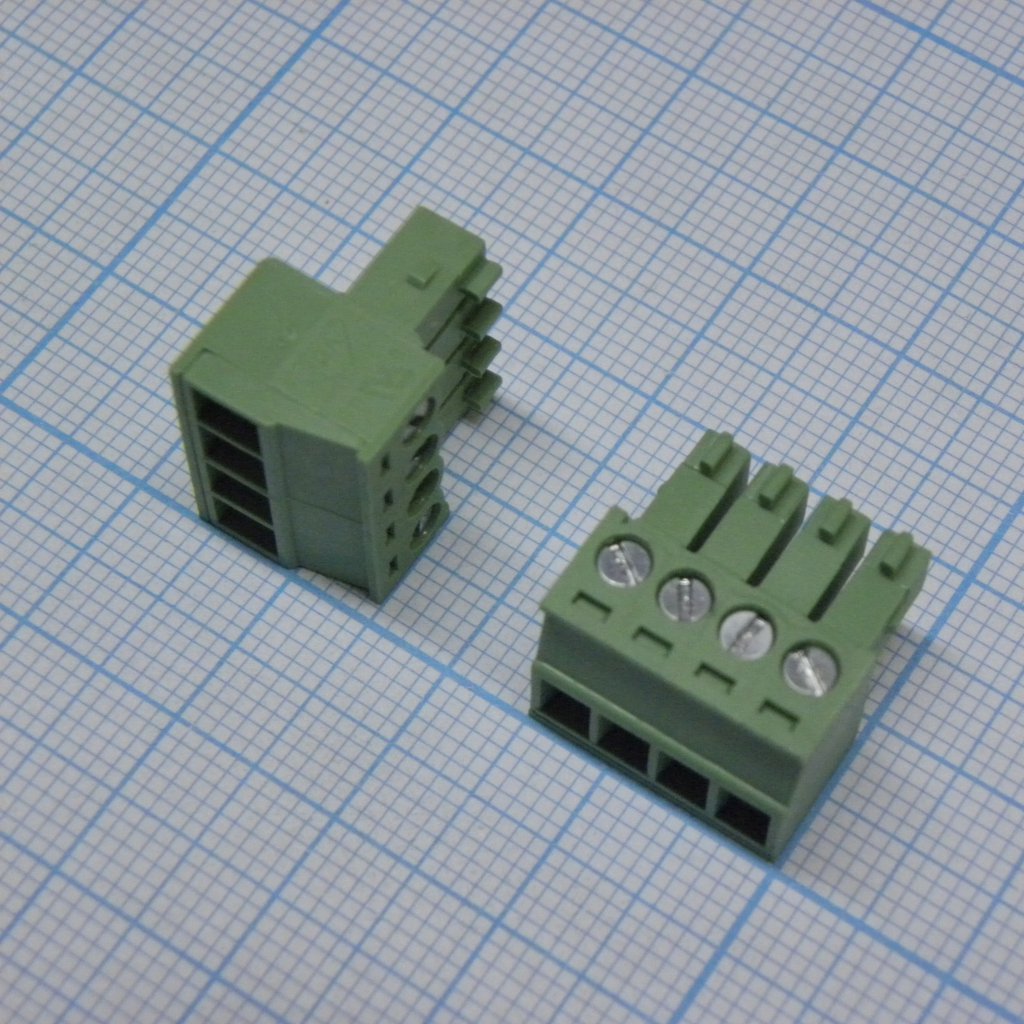

Разъём Degson 15EDGK-3.5-04P-14-00AH — разъёмный клеммный блок серии 15EDGK-3.5 на 4 контакта с шагом 3,5 мм. Конструкция состоит из двух частей — вилочной и розеточной, которые фиксируются друг в друге, что позволяет отсоединять подключённые провода от платы целиком, без развинчивания каждого контакта по отдельности, и ускоряет монтаж и обслуживание оборудования.
Контактная группа выполнена из фосфористой бронзы, корпус — из латуни с никелевым покрытием. Провод зажимается винтом М2 из стали с хромо-цинковым покрытием, рекомендованный момент затяжки — 0,2 Н·м. Каждый контакт рассчитан на подключение проводника сечением от 0,5 до 1,5 мм² (28–16 AWG) при длине зачистки изоляции 7 мм — этого достаточно для типовых сечений в низковольтных силовых и сигнальных цепях.
Клемма на 4 полюса имеет длину корпуса 14,8 мм. Электрические параметры указаны по двум стандартам: по UL — 8 А при 300 В, по IEC — 7 А при 250 В. Испытательное напряжение изоляции между контактами — 2000 В переменного тока в течение 1 минуты, что подтверждает запас электрической прочности при штатных рабочих напряжениях. Диапазон рабочих температур — от -40°C до +105°C.
Серия 15EDGK-3.5 выпускается в исполнениях от 2 до 24 полюсов при одном и том же шаге 3,5 мм, поэтому 4-контактный вариант можно сочетать с другими исполнениями серии в одной плате без изменения посадочных мест под остальные клеммы.
Основные характеристики
- Серия: 15EDGK-3.5
- Полюса: 4
- Шаг: 3,5 мм
- Длина корпуса (4 полюса): 14,8 мм
- Номинальный ток: 8 А (UL) / 7 А (IEC)
- Номинальное напряжение: 300 В (UL) / 250 В (IEC)
- Диапазон проводов: 28–16 AWG / 0,5–1,5 мм²
- Длина зачистки: 7 мм
- Момент затяжки винта: 0,2 Н·м
- Материал винта: сталь М2 с хромо-цинковым покрытием
- Материал контакта: фосфористая бронза
- Материал корпуса: латунь с никелевым покрытием
- Испытательное напряжение изоляции: 2000 В AC, 1 мин
- Рабочая температура: от -40°C до +105°C
- Исполнения по количеству полюсов в серии: от 2 до 24
Где применяется
- Силовые щиты и распределительные блоки: быстроразъёмное подключение питающих и сигнальных линий
- Промышленная автоматика: подключение модулей ввода-вывода и датчиков с возможностью снять плату без демонтажа проводки
- Сборочное производство электроники: сокращение времени монтажа и обслуживания за счёт съёмной части клеммы
- Оборудование с частой заменой блоков: сохранение разводки проводов при замене или ремонте платы
