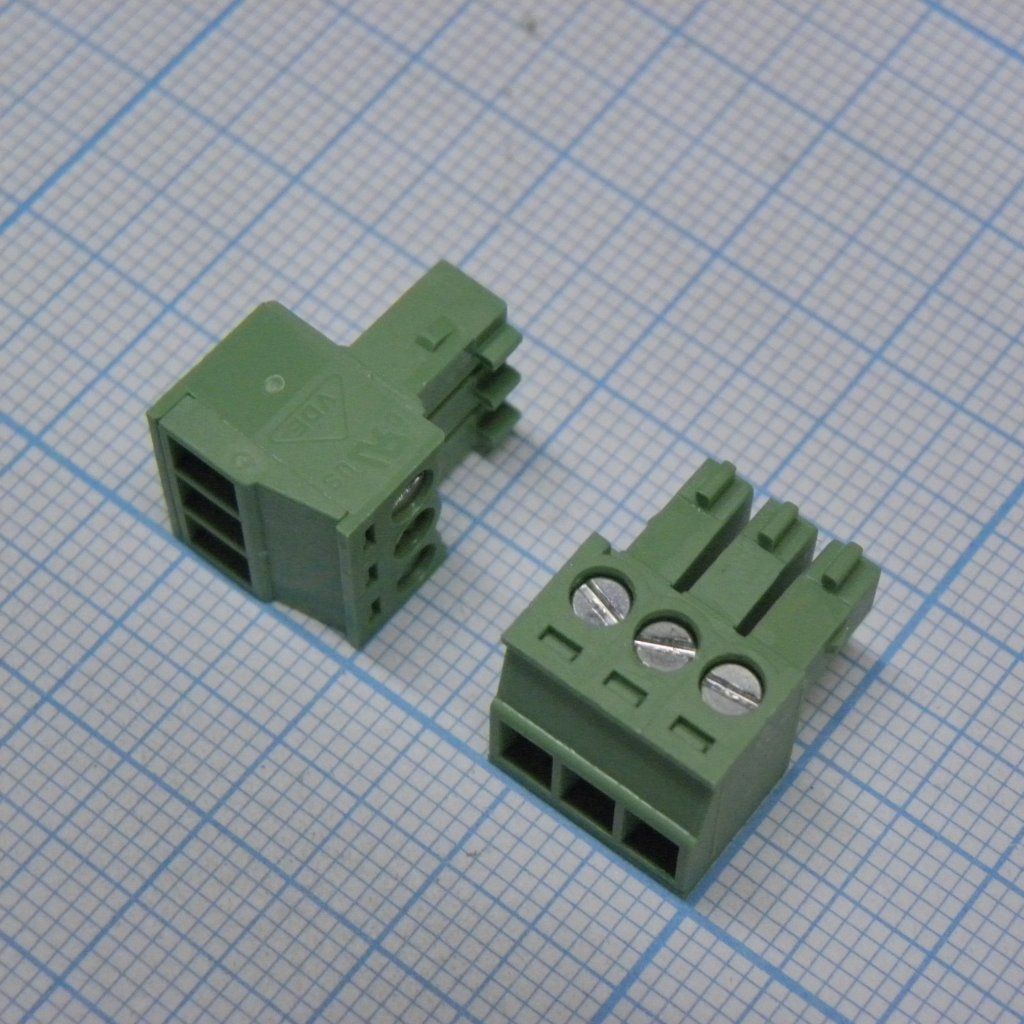

Разъём Degson 15EDGK-3.5-03P-14-00AH — разъёмный клеммный блок серии 15EDGK-3.5 на три контакта с шагом 3.5 мм. Блок собирается из двух частей: нижней колодки, которая напаивается на плату, и верхней разъёмной вставки с винтовыми зажимами для проводов. Вставка снимается с колодки без выпайки, поэтому провода можно отсоединить для обслуживания или замены платы, не трогая паяные соединения.
Корпус выполнен из полиамида PA66 с самозатуханием по классу UL94 V-0, что ограничивает распространение пламени при перегреве контакта. Контактная часть (cage) сделана из латуни с никелевым покрытием, упругий контакт — из фосфористой бронзы; такое сочетание материалов обеспечивает стабильное прижатие жилы провода и сопротивление коррозии. Провод зажимается винтом М2 из стали с покрытием Cr3+Zn, момент затяжки — 0.2 Н·м.
В зажим заводятся провода сечением 0.5–1.5 мм² (28–16 AWG) с длиной зачистки изоляции 7 мм. Клеммный блок рассчитан на номинальный ток 7 А и напряжение 250 В по IEC, по UL — 8 А и 300 В; изоляция выдерживает испытательное напряжение 2000 В переменного тока в течение минуты. Рабочий диапазон температур — от −40 до +105 °C, что допускает установку в отсеках с нагревом от силовых цепей.
Серия 15EDGK-3.5 выпускается с числом полюсов от 2 до 24 и в нескольких цветах корпуса — сером, синем, чёрном, зелёном, оранжевом, красном, прозрачном, жёлтом и белом, что позволяет визуально различать цепи на одной плате. Габариты одного контакта — 15.60×7.20×1.90 мм, монтаж — в отверстия платы (THT).
Основные характеристики
- Серия: 15 EDGK-3.5
- Количество полюсов: 3 (доступны варианты 2–24 P)
- Шаг контактов: 3.5 мм
- Тип монтажа: THT
- Сечение провода: 0.5–1.5 мм² (28–16 AWG)
- Длина зачистки: 7 мм
- Момент затяжки винта: 0.2 Н·м
- Номинальный ток: 7 А (IEC) / 8 А (UL)
- Номинальное напряжение: 250 В (IEC) / 300 В (UL)
- Испытательное напряжение: 2000 В AC / 1 мин
- Материал корпуса: PA66, UL94 V-0
- Материал контакта (cage): латунь, никелированная
- Материал контакта (пружина): фосфористая бронза
- Материал винта: сталь М2, покрытие Cr3+Zn
- Рабочая температура: от −40 до +105 °C
- Размеры на контакт: 15.60×7.20×1.90 мм
- Цвет корпуса: серый, синий, чёрный, зелёный, оранжевый, красный, прозрачный, жёлтый, белый
Где применяется
- Промышленная автоматика: подключение датчиков и исполнительных механизмов к платам контроллеров
- Источники питания и преобразователи: съёмное подключение силовых и сигнальных проводов
- Распределительные щиты и клеммные модули: разводка питания между платами без пайки на месте установки
- Светотехника и LED-драйверы: подключение проводов питания светильников и контроллеров
