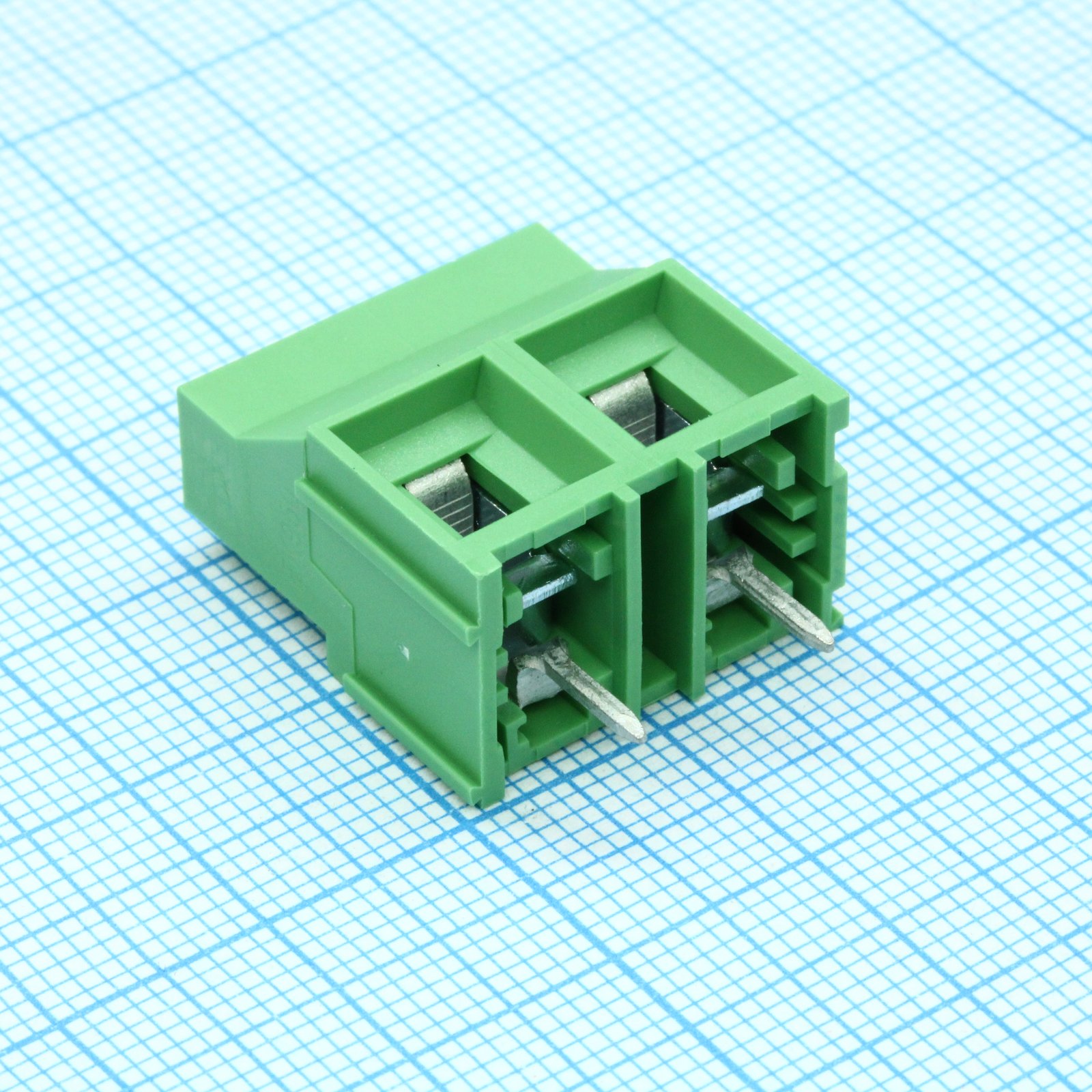

Клемма Dinkle EK950V-02P — двухконтактный модульный клеммник для вертикального монтажа на печатную плату с шагом контактов 9.52 мм. Корпус высотой 21.5 мм и глубиной 12.5 мм выполнен из изоляционного материала зелёного цвета и рассчитан на подключение проводов сечением от 0.5 до 4.0 мм² (26-10 AWG). Клеммник относится к серии EK950 — линейке силовых винтовых соединителей Dinkle для печатных плат.
Контакты рассчитаны на номинальное напряжение до 600 В и ток до 30 А по стандарту UL, либо до 750 В и 32 А по стандарту IEC — конкретные предельные значения зависят от того, по какому нормативу ведётся расчёт цепи. Импульсное напряжение, которое клеммник выдерживает без пробоя изоляции, составляет от 2.2 до 4 кВ в зависимости от условий испытания.
Крепление провода в клеммнике винтовое, под винт М3, с моментом затяжки 0.50 Н·м. Перед подключением провод зачищается на длину 6-7 мм — это обеспечивает полный контакт жилы с зажимной пластиной без риска замыкания на соседний контакт при шаге 9.52 мм.
Вертикальная ориентация корпуса относительно платы позволяет выводить силовые провода в сторону от плоскости платы, что упрощает разводку кабельных трасс в корпусах с ограниченной высотой над платой.
Основные характеристики
- Количество контактов: 2
- Шаг контактов: 9.52 мм
- Сечение провода: 0.5-4.0 мм² (26-10 AWG)
- Номинальное напряжение: 600 В (UL) / 750 В (IEC)
- Номинальный ток: 30 А (UL) / 32 А (IEC)
- Импульсное напряжение: 2.2-4 кВ
- Момент затяжки: 0.50 Н·м
- Размер винта: M3
- Высота корпуса: 21.5 мм
- Глубина корпуса: 12.5 мм
- Длина зачистки провода: 6-7 мм
- Цвет изолятора: зелёный
- Монтаж: выводной, вертикальный на плату
Где применяется
- Источники питания: подключение силовых входных и выходных цепей на платах преобразователей
- Промышленная автоматика: соединение силовых проводов в контроллерах и распределительных модулях
- Распределительные щиты: клеммные соединения на платах коммутационного оборудования
- Электротехническое оборудование: узлы, где требуется разъёмное винтовое соединение проводов сечением до 4 мм²
