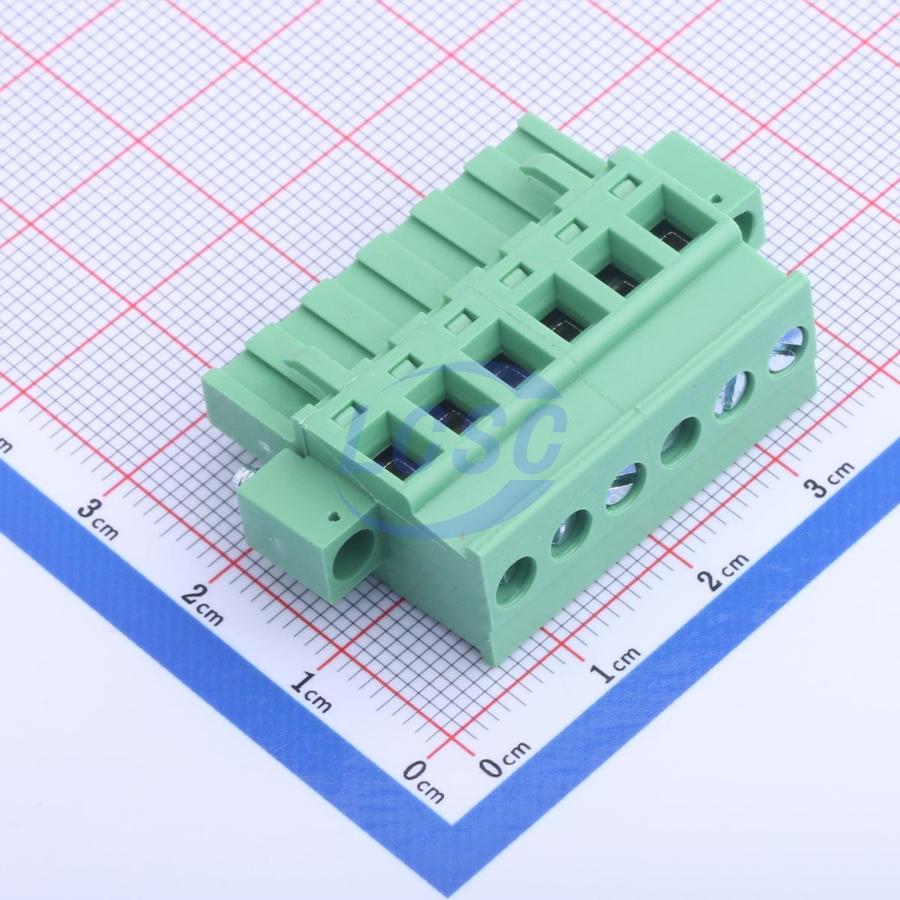

Клемма DEGSON 2EDGKAM-5.08-06P-14-00 — разъёмный клеммный блок на 6 контактов серии 2EDGKAM-5.08 с шагом 5.08 мм. Блок предназначен для монтажа в отверстия платы (THT) и позволяет подключать внешнюю проводку через винтовой зажим, не впаивая каждый провод напрямую в плату.
Зажим рассчитан на провода сечением до 2.5 мм² по классификации IEC, что соответствует диапазону 28–12 AWG по американской системе. Длина зачистки изоляции под клемму составляет 7–8 мм. Момент затяжки винта нормирован производителем на уровне 0.4 Н·м (3.54 фунт-дюйма по UL) — при таком усилии обеспечивается надёжный контакт без повреждения жилы провода и без риска ослабления соединения со временем.
Электрические параметры блока разделены по двум системам сертификации: по IEC клемма рассчитана на напряжение 320 В и ток 18 А, по UL — на 300 В и 15 А. Импульсное выдерживаемое напряжение составляет 4.0 кВ, а изоляция выдерживает испытательное напряжение 1600 В переменного тока в течение одной минуты, что даёт запас прочности при коммутационных перенапряжениях в силовых и сигнальных цепях.
Блок отнесён к категории перенапряжения III и степени загрязнения III, что типично для клеммников, устанавливаемых внутри промышленных шкафов и корпусов оборудования. Рабочий диапазон температур от -40 до +105°C позволяет использовать клемму в оборудовании, эксплуатируемом вне помещений или в горячих отсеках промышленных установок.
Основные характеристики
- Количество контактов: 6
- Шаг: 5.08 мм
- Тип монтажа: в отверстия платы (THT)
- Сечение провода (IEC): до 2.5 мм²
- Сечение провода (UL): 28–12 AWG
- Длина зачистки: 7–8 мм
- Момент затяжки (IEC): 0.4 Н·м
- Момент затяжки (UL): 3.54 фунт-дюйма
- Номинальное напряжение (IEC): 320 В
- Номинальное напряжение (UL): 300 В
- Номинальный ток (IEC): 18 А
- Номинальный ток (UL): 15 А
- Импульсное напряжение: 4.0 кВ
- Выдерживаемое напряжение: 1600 В AC / 1 мин
- Категория перенапряжения: III
- Степень загрязнения: III
- Рабочая температура: -40…+105°C
Где применяется
- Силовые и сигнальные цепи: подключение проводников сечением до 2.5 мм² в низковольтных схемах
- Промышленная автоматика: клеммные соединения на платах контроллеров, блоков питания и силовых модулей
- Быстрый монтаж и обслуживание: замена или снятие платы без распайки проводов
- Оборудование в жёстких условиях: применение при температурах от -40 до +105°C
