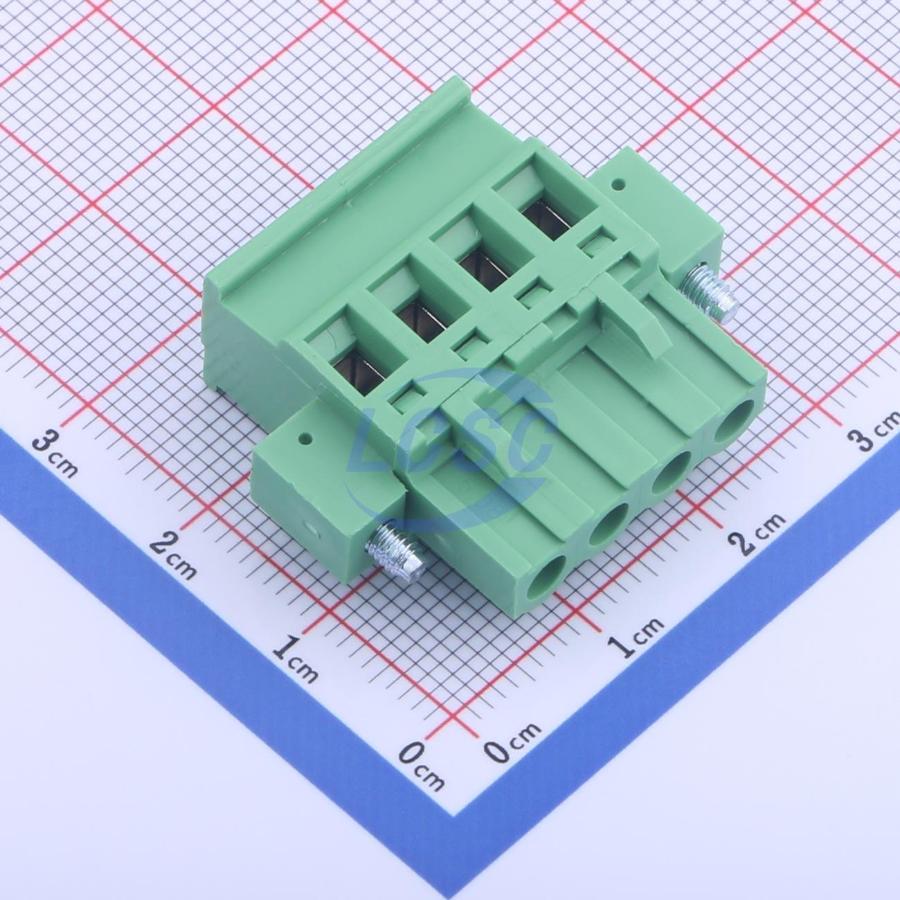

Клемма DEGSON 2EDGKAM-5.08-04P-14-00 — четырёхполюсный клеммник для печатного монтажа с шагом контактов 5,08 мм. Соединитель выполнен разъёмным: часть с зажимными винтами отделяется от ответной части, запаянной в плату, что упрощает демонтаж и замену подключённого оборудования без переработки платы.
Провода фиксируются зажимом из медного сплава винтом M3 с моментом затяжки 0,6 Н·м, под изоляцию провода предусмотрена длина зачистки 6 мм. Клеммник рассчитан на сечение проводника от 0,5 до 2,5 мм² (AWG 28–12), что покрывает большинство сигнальных и силовых линий низковольтной автоматики. Крепление корпуса к плате выполнено винтами M2.5 с цинковым покрытием.
Корпус и крышка изготовлены из полиамида PA66 с классом горючести UL94 V-0, контактная группа — из медного сплава. Рабочий диапазон температур составляет от -40 до +105 °C, в этом же диапазоне допускается и хранение. Номинальный ток контакта — 10 А (15 А по UL), номинальное напряжение — 320 В по IEC и 300 В по UL, для цепей постоянного тока — 300 В. Импульсное выдерживаемое напряжение — 4 кВ, категория перенапряжения — III/3, III/2 или II/2 в зависимости от условий применения.
Основные характеристики
- Количество контактов: 4
- Шаг контактов: 5,08 мм
- Высота: 8,30 мм
- Длина корпуса: 20,16 мм
- Сечение провода: 0,5–2,5 мм² (AWG 28–12)
- Длина зачистки провода: 6 мм
- Винт крепления к плате: M2.5, цинковое покрытие
- Винт зажима провода: M3, момент затяжки 0,6 Н·м
- Номинальный ток: 10 А (15 А по UL)
- Номинальное напряжение: 320 В AC (IEC), 300 В AC (UL), 300 В DC
- Импульсное выдерживаемое напряжение: 4 кВ
- Категория перенапряжения: III/3, III/2, II/2
- Материал корпуса и крышки: PA66, UL94 V-0
- Материал контактов и зажима: медный сплав
- Рабочая температура: от -40 до +105 °C
- Температура хранения: от -40 до +105 °C
- Монтаж: выводной (в отверстия платы)
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей к платам контроллеров и модулей ввода-вывода.
- Источники питания: разъёмное соединение входных и выходных цепей блоков питания и преобразователей.
- Системы управления освещением и приводами: коммутация проводов от датчиков и исполнительных механизмов.
- Щитовое оборудование: сборка узлов, где требуется быстрая замена платы без повторной пайки проводов.
