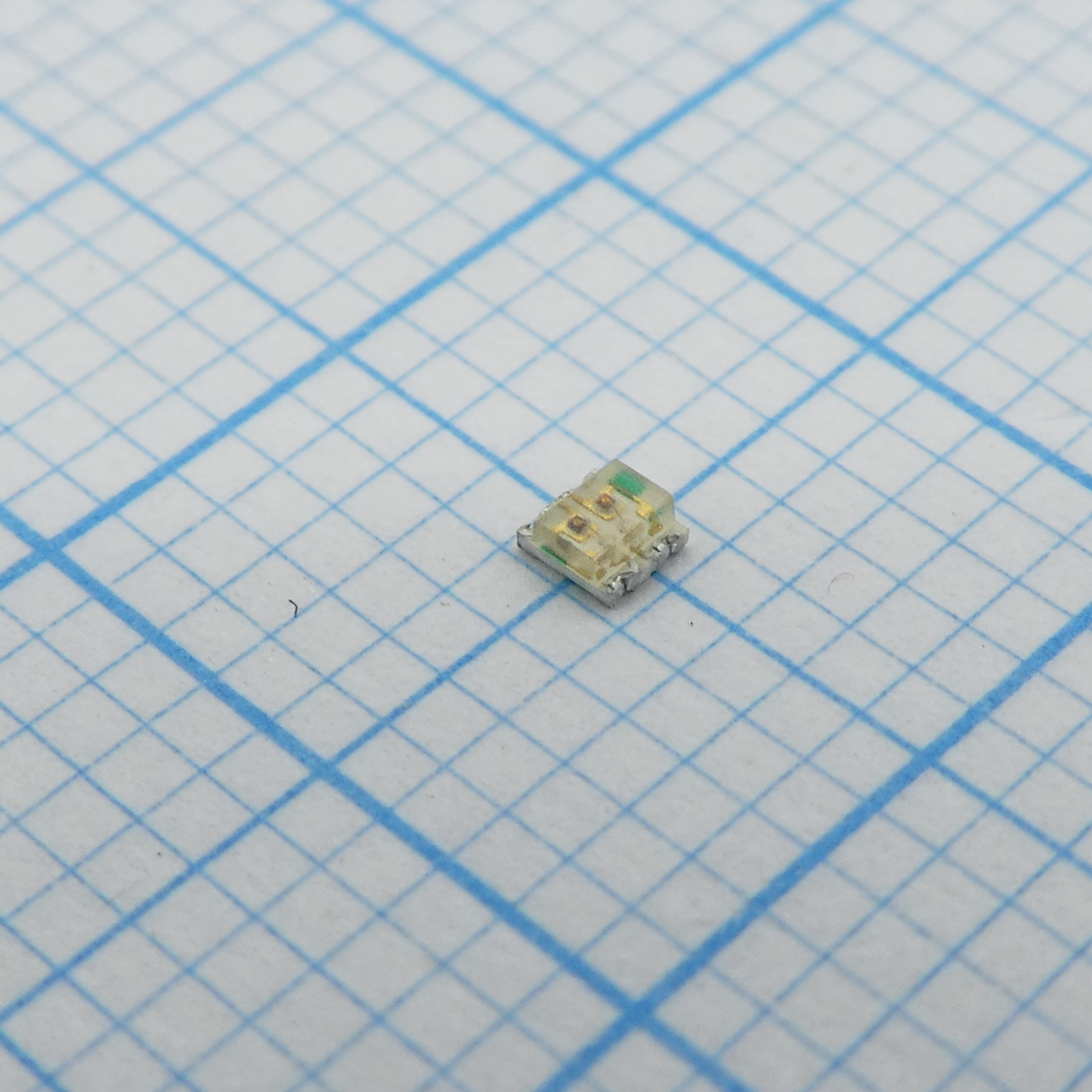

Светодиод Kingbright KPTB-1615SURKCGKC — двухцветный светодиод в корпусе SMD chip LED, объединяющий в одном посадочном месте два независимых излучающих кристалла: красный и зелёный. Такое исполнение позволяет одним компонентом показывать несколько состояний устройства без установки двух отдельных светодиодов и без увеличения числа посадочных мест на плате.
Кристаллы включаются раздельно и различаются по электрическим и световым параметрам. Красный канал выполнен на основе алюминий-галлий-индий-фосфида на подложке арсенида галлия, имеет типовое прямое напряжение 1,95 В и пиковую длину волны 645 нм при доминирующей длине волны 630 нм. Зелёный канал требует более высокого прямого напряжения — типовое значение 2,1 В, пиковая длина волны 574 нм, доминирующая — 570 нм. Для обоих каналов максимальное прямое напряжение ограничено 2,5 В, допуск по напряжению составляет ±0,1 В, а допуск по длине волны — ±1 нм.
Сила света у каналов также различается: красный кристалл светит ярче — от 120 до 200 мкд, тогда как зелёный выдаёт от 20 до 50 мкд при токе измерения 20 мА и температуре 25 °C. Разброс силы света по партии нормируется допуском ±15%. Ширина спектральной линии составляет 20 нм для зелёного канала и 28 нм для красного, что определяет чистоту оттенка при индикации.
Предельный постоянный прямой ток каждого канала — 30 мА, пиковый импульсный ток при скважности 1/10 и длительности импульса 0,1 мс — 150 мА для зелёного канала и 185 мА для красного. Обратное напряжение ограничено 5 В при максимальном обратном токе утечки 10 мкА. Ёмкость перехода при нулевом смещении и частоте измерения 1 МГц составляет 15 пФ для зелёного канала и 35 пФ для красного. Диапазон рабочих температур и температур хранения одинаков — от −40 до +85 °C, монтаж выполняется пайкой оплавлением припоя в печи.
Основные характеристики
- Исполнение: двухцветный светодиод, красный и зелёный кристаллы в одном корпусе
- Корпус: SMD chip LED, диаметр 5 мм
- Доминирующая длина волны: зелёный 570 нм, красный 630 нм
- Пиковая длина волны: зелёный 574 нм, красный 645 нм
- Прямое напряжение, тип.: зелёный 2,1 В, красный 1,95 В
- Прямое напряжение, макс.: 2,5 В для обоих каналов
- Сила света: зелёный 20–50 мкд, красный 120–200 мкд
- Допуск силы света: ±15%
- Постоянный прямой ток: 30 мА
- Импульсный прямой ток: зелёный 150 мА, красный 185 мА (скважность 1/10, импульс 0,1 мс)
- Обратное напряжение: 5 В
- Максимальный обратный ток: 10 мкА
- Ёмкость перехода: зелёный 15 пФ, красный 35 пФ
- Диапазон рабочих температур: от −40 до +85 °C
- Диапазон температур хранения: от −40 до +85 °C
- Материал кристалла: алюминий-галлий-индий-фосфид на подложке арсенида галлия
- Метод монтажа: пайка оплавлением припоя в печи
Где применяется
- Индикация режимов работы: смена цвета красный/зелёный показывает переход между состояниями оборудования — авария и норма, заряд и готовность
- Промышленная автоматика: панельные индикаторы контроллеров и щитов управления, где важна компактность и экономия места на плате
- Сетевое и телекоммуникационное оборудование: индикация состояния портов и линий связи одним посадочным местом вместо двух
- Бытовая и потребительская электроника: индикаторы питания, зарядки и режимов работы в плотной компоновке корпуса устройства
