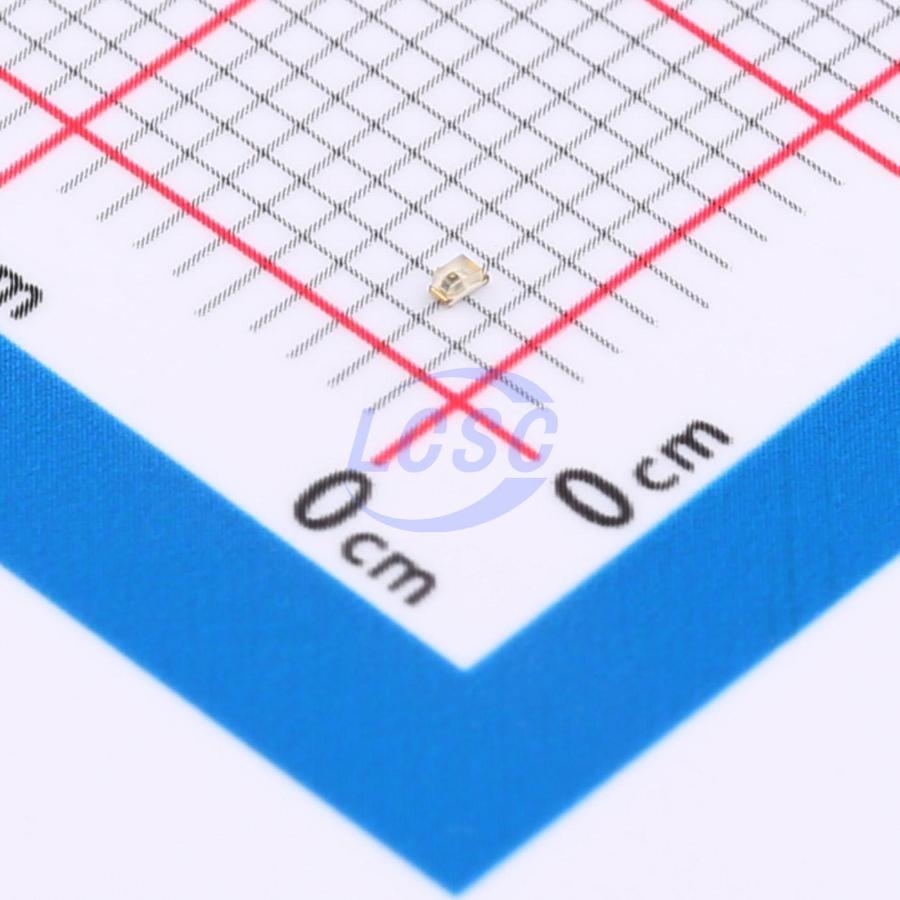

Светодиод Kingbright APHHS1005CGCK выполнен в корпусе для поверхностного монтажа типоразмера 0402 размером 1,0 × 0,5 × 0,5 мм и излучает в зелёной области спектра с доминирующей длиной волны 570 нм и пиковой длиной волны 574 нм. Кристалл изготовлен из материала AlGaInP на подложке GaAs, линза прозрачная (Water Clear), без рассеивающих добавок, поэтому световой поток сосредоточен в пределах угла обзора 120°.
Типовое прямое напряжение при рабочем токе составляет 2,1 В, максимальное — 2,5 В. Постоянный прямой ток ограничен 30 мА, при импульсном режиме допускается пиковый ток до 150 мА. Типовая сила света — 50 мкд, минимальная гарантированная производителем — 20 мкд. В обратном направлении светодиод выдерживает до 5 В при токе утечки не более 10 мкА, что соответствует обычной практике для индикаторных SMD-светодиодов данного класса.
Тепловой режим ограничен максимальной температурой перехода 115°C. Тепловое сопротивление переход-среда составляет 570°C/W, переход-припой — 370°C/W, поэтому теплоотвод обеспечивается в основном через контактные площадки платы. Рассеиваемая мощность не должна превышать 75 мВт. Диапазон рабочих и складских температур — от -40°C до +85°C.
Уровень чувствительности к влаге — 3 (MSL 3), что определяет допустимое время хранения после вскрытия упаковки перед пайкой, а число циклов оплавления ограничено двумя проходами. Защита от статического разряда по модели HBM — 3000 В. Компонент поставляется на ленте в катушке по 2000 штук, что удобно для автоматической установки на конвейере поверхностного монтажа.
Основные характеристики
- Корпус: 0402 (1,0 × 0,5 × 0,5 мм)
- Цвет излучения: зелёный
- Доминирующая длина волны: 570 нм
- Пиковая длина волны: 574 нм
- Типовое прямое напряжение: 2,1 В
- Макс. прямое напряжение: 2,5 В
- Постоянный прямой ток, макс.: 30 мА
- Пиковый прямой ток, макс.: 150 мА
- Типовая сила света: 50 мкд
- Мин. сила света: 20 мкд
- Угол обзора: 120°
- Макс. обратное напряжение: 5 В
- Макс. обратный ток: 10 мкА
- Макс. темп. перехода: 115°C
- Диапазон рабочих температур: от -40°C до +85°C
- Уровень чувствительности к влаге: 3
- ЭСР (HBM): 3000 В
- Тип монтажа: SMD, лента в катушке по 2000 шт.
Где применяется
- Индикация состояния: сигнализация включения, режимов работы и ошибок в компактной бытовой и портативной электронике
- Подсветка элементов управления: подсветка кнопок и надписей на панелях приборов при малом энергопотреблении
- Плотный монтаж: применение на платах с высокой плотностью компонентов, где важен малый типоразмер 0402
- Автоматизированная сборка: серийное производство с установкой SMD-компонентов на конвейере
