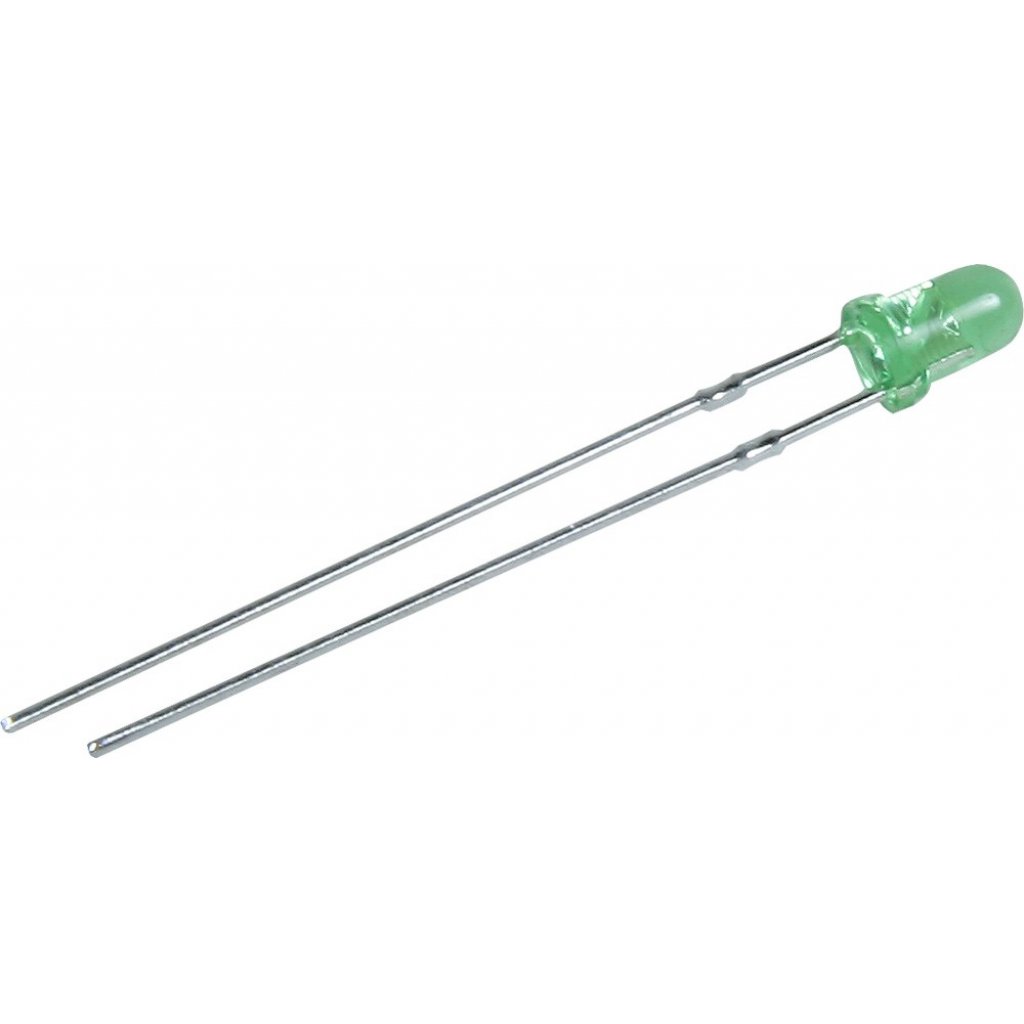

Светодиод Kingbright L-132XGT — миниатюрный индикаторный светодиод зелёного свечения в цилиндрическом корпусе диаметром 3 мм типоразмера T1. Прибор рассчитан на монтаж выводами в отверстия платы и применяется там, где нужен компактный и надёжный источник светового сигнала: индикация включения, состояния режима, наличия сигнала на линии.
Кристалл светодиода помещён в пластиковый корпус линзового типа, формирующий направленный световой поток при небольшом угле обзора, характерном для индикаторных светодиодов диаметром 3 мм. Такая конструкция удобна для установки на лицевую панель прибора или корпус устройства, где световая точка должна оставаться заметной под прямым углом обзора.
Электрически L-132XGT рассчитан на прямое напряжение 2,2 В при прямом токе 20 мА — это типичные параметры для одноцветного индикаторного светодиода, работающего от источника питания 5 В или 3,3 В через ограничивающий резистор. При таком режиме кристалл обеспечивает стабильное свечение без превышения допустимого теплового режима.
Два вывода светодиода различаются по длине и позволяют определить полярность при монтаже без дополнительной маркировки на корпусе. Выводной монтаж делает компонент пригодным как для пайки непосредственно в отверстия печатной платы, так и для установки в разъёмные панельные держатели светодиодов диаметром 3 мм.
Основные характеристики
- Диаметр корпуса: 3 мм
- Типоразмер корпуса: T1 (3 mm)
- Тип монтажа: выводной
- Цвет свечения: зелёный
- Тип светодиода: одноцветный
- Прямое напряжение: 2,2 В
- Прямой ток: 20 мА
Где применяется
- Индикация питания: обозначение включённого состояния блоков питания, зарядных устройств и бытовой техники
- Приборные панели: световая сигнализация режимов работы на лицевых панелях оборудования
- Сигнальные линии: индикация наличия сигнала или срабатывания в схемах автоматики
- Прототипирование: макетирование и отладка электронных устройств на монтажных платах
