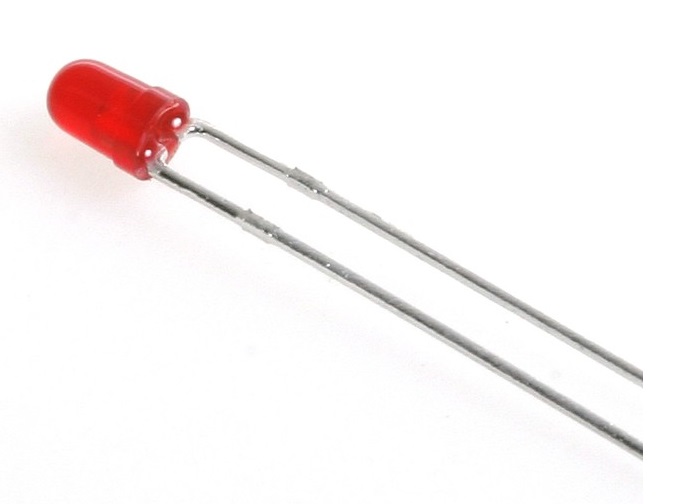

Светодиод Kingbright L-934ID — круглый индикаторный светодиод диаметром 3 мм в корпусе типа T1, кристалл выполнен по технологии High Efficiency Red на основе GaAsP/GaP. Светодиод светится красным цветом с доминирующей длиной волны 625 нм и шириной спектральной линии 45 нм — это стандартный диапазон для индикаторных светодиодов повышенной яркости, применяемых в панелях управления и индикаторных узлах аппаратуры.
При типовом рабочем токе 20 мА прямое напряжение на переходе составляет 2 В, не превышая 2,5 В; сила света в этом режиме — 25 мкд. Максимальный постоянный прямой ток ограничен 30 мА, а в импульсном режиме (скважность 1/10, длительность импульса 0,1 мс) светодиод допускает пиковый ток до 160 мА. Рассеиваемая мощность не должна превышать 105 мВт.
Обратное напряжение выдерживается до 5 В, при этом обратный ток при испытательном напряжении 12 В не превышает 10 мкА. Ёмкость перехода составляет 15 пФ при измерении на частоте 1 МГц. Прибор рассчитан на работу и хранение в диапазоне температур от -40 до +85°C, что позволяет использовать его как в помещении, так и в условиях с перепадами температуры на открытых площадках.
Пайка выводов допускается при температуре 260°C в течение 3 секунд, если точка пайки находится на расстоянии 2 мм от корпуса, либо в течение 5 секунд при расстоянии 5 мм — это ограничение нужно соблюдать при монтаже, чтобы не повредить кристалл перегревом.
Партии светодиодов проходят сортировку по длине волны с точностью ±1 нм, по силе света с точностью ±15% и по прямому напряжению с точностью ±0,1 В, что упрощает подбор одинаковых по яркости и оттенку экземпляров для установки в один прибор или на одну панель индикации.
Основные характеристики
- Тип кристалла: High Efficiency Red (GaAsP/GaP)
- Доминирующая длина волны: 625 нм
- Ширина спектральной линии: 45 нм
- Прямое напряжение: 2 В тип., не более 2,5 В при токе 20 мА
- Максимальный постоянный прямой ток: 30 мА
- Максимальный импульсный прямой ток: 160 мА
- Рассеиваемая мощность: не более 105 мВт
- Обратное напряжение: не более 5 В
- Обратный ток: не более 10 мкА при 12 В
- Сила света: 25 мкд
- Ёмкость перехода: 15 пФ на частоте 1 МГц
- Диаметр корпуса: 3 мм, тип T1
- Диапазон рабочих температур и температур хранения: от -40 до +85°C
- Температура пайки выводов: 260°C, 3 с (2 мм от корпуса) или 5 с (5 мм от корпуса)
- Точность сортировки: по длине волны ±1 нм, по силе света ±15%, по напряжению ±0,1 В
