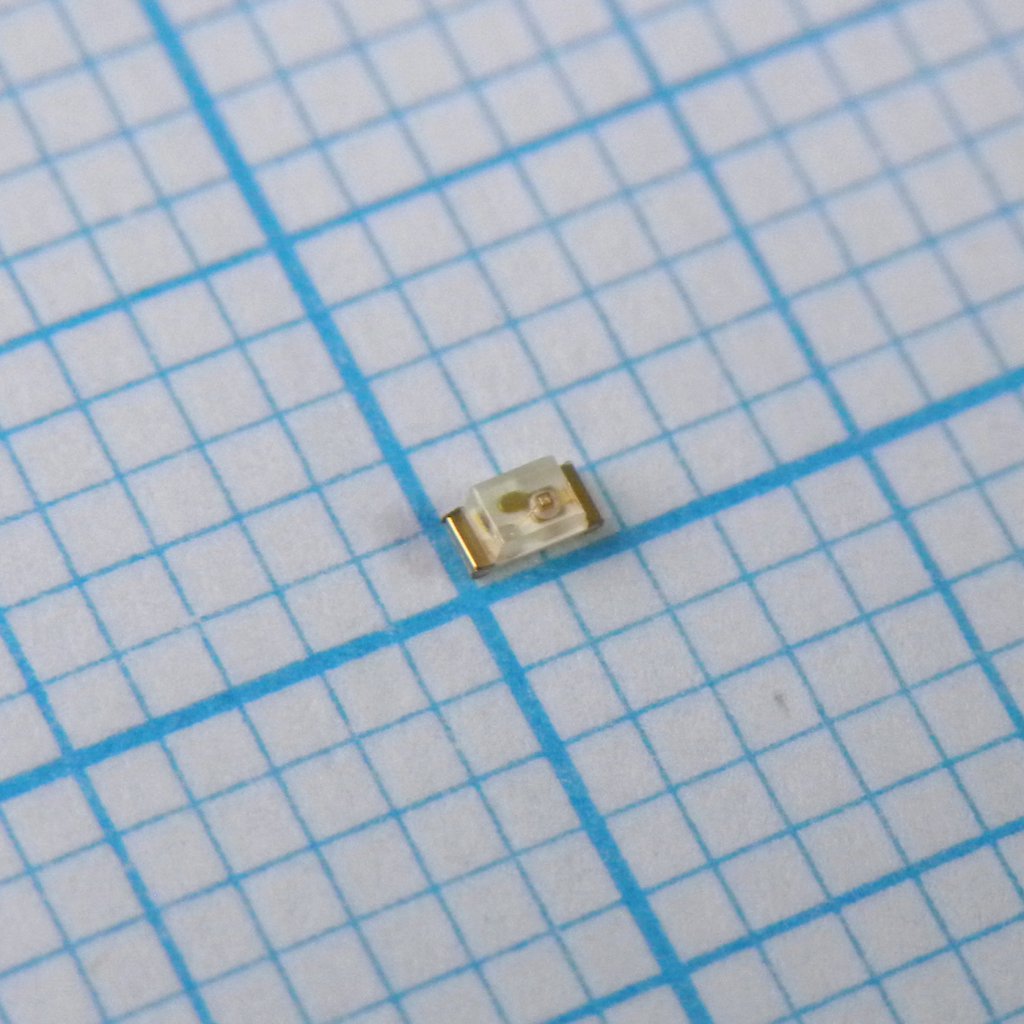

Светодиод Kingbright KPH-1608SGC — SMD-индикаторный светодиод сверхъяркого зелёного свечения в компактном корпусе типоразмера 1608 (0603) размером 1.6×0.8×0.65 мм. Кристалл выполнен из фосфида галлия (GaP), линза прозрачная (water clear), что даёт направленное яркое свечение без рассеивающих добавок в материале корпуса.
Пиковая длина волны излучения — 565 нм, доминирующая — 568 нм, полуширина спектральной линии — 30 нм. При типовом прямом токе 20 мА сила света составляет 12 мкд (минимум — 5 мкд), угол обзора — 120°, что обеспечивает равномерную видимость свечения при взгляде под углом к плоскости платы.
Прямое напряжение при типовом токе — 2.2 В, максимальное — 2.5 В при токе до 140 мА. Обратное напряжение ограничено 5 В при токе утечки не более 10 мкА. Максимальная рассеиваемая мощность кристалла — 62.5 мВт, ёмкость перехода — 15 пФ.
Компонент рассчитан на поверхностный монтаж методом оплавления припоя (reflow), уровень чувствительности к влаге — MSL 3, рабочий диапазон температур и диапазон хранения — от -40 до +85 °C. Изделие соответствует требованиям RoHS, допуск на габаритные размеры — ±0.1 мм.
Основные характеристики
- Корпус: SMD 1.6×0.8×0.65 мм
- Материал кристалла: фосфид галлия (GaP)
- Цвет свечения: сверхъяркий зелёный
- Пиковая длина волны: 565 нм
- Доминирующая длина волны: 568 нм
- Типовая сила света: 12 мкд (мин. 5 мкд)
- Угол обзора: 120°
- Прямой ток: 20 мА (макс. 140 мА)
- Прямое напряжение: 2.2 В (макс. 2.5 В)
- Обратное напряжение: макс. 5 В
- Рассеиваемая мощность: 62.5 мВт
- Рабочая температура: от -40 до +85 °C
- Уровень влагочувствительности: MSL 3
Где применяется
- Индикация состояния: световые индикаторы включения, режима работы и аварий на печатных платах
- Панели управления: подсветка кнопок и элементов управления в бытовой и промышленной аппаратуре
- Встраиваемые устройства: сигнальные элементы в модулях и контроллерах с ограниченным местом на плате
- Малогабаритная электроника: компактные индикаторы в устройствах с плотным монтажом компонентов
