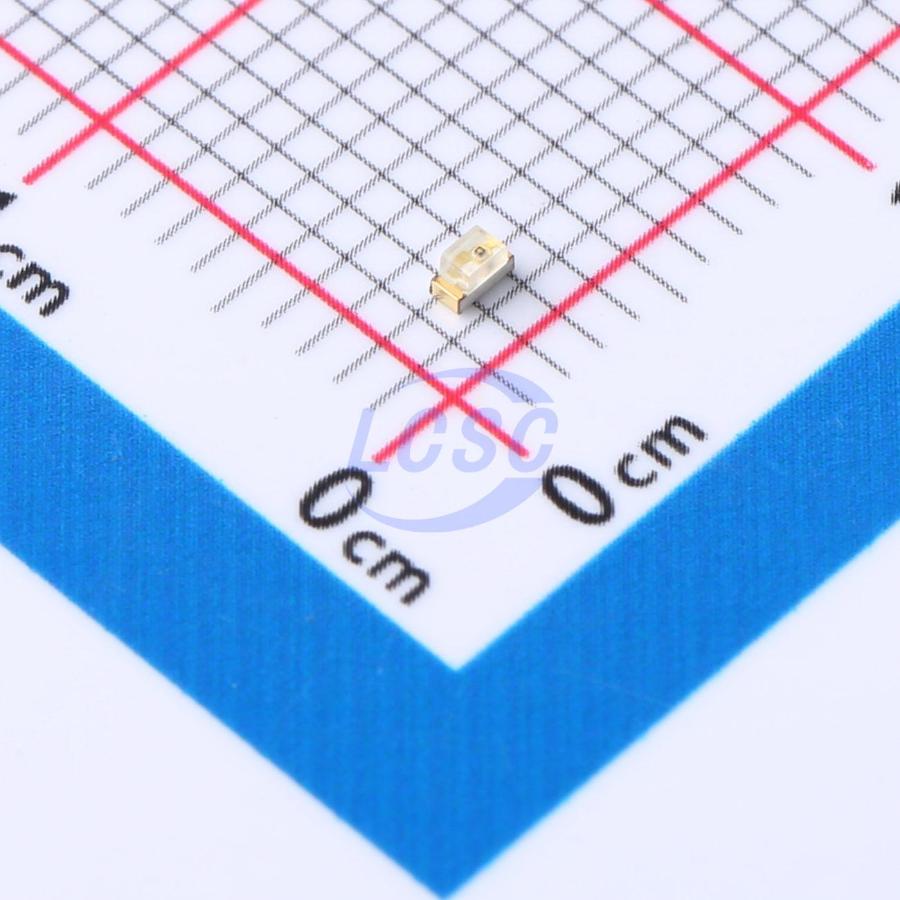

Светодиод Kingbright KP-1608SECK — дискретный излучающий диод в корпусе типоразмера 1608 (метрическое обозначение 0603) для поверхностного монтажа. Длина волны излучения — 601 нм, что соответствует оранжевому свечению; угол обзора ограничен 20°, поэтому свет концентрируется в узком конусе, и такой светодиод удобен там, где нужна чёткая направленная индикация, а не рассеянная подсветка.
При номинальном прямом токе 20 мА прямое напряжение составляет 2.0 В, максимально допустимое — 2.5 В; сила света при этом достигает 1500 мкд, что для корпуса такого размера позволяет разглядеть индикацию даже при внешней засветке. Максимально допустимое обратное напряжение — 5 В, рассеиваемая мощность ограничена 75 мВт, и эти значения задают предел по току и напряжению при разработке схемы токоограничения.
Габариты корпуса — 1.6 × 0.8 × 0.6 мм, монтаж поверхностный, что позволяет размещать светодиод на платах с высокой плотностью компоновки и использовать автоматическую установку компонентов. Компактный размер и низкое собственное потребление делают его подходящим для встраивания в индикаторные панели, где на плате отведено минимум места под каждый элемент индикации.
Рабочий и складской диапазон температур — от -40 до +85 °C, что покрывает как бытовые, так и часть промышленных условий эксплуатации. Такой запас по температуре важен для оборудования, работающего вне помещений или в местах с ограниченным теплоотводом, где индикация должна сохранять яркость и надёжность контакта на протяжении всего срока службы.
Основные характеристики
- Цвет свечения: оранжевый
- Длина волны: 601 нм
- Угол обзора: 20°
- Сила света: 1500 мкд
- Прямое напряжение: 2.0 В, максимум 2.5 В
- Прямой ток: 20 мА
- Обратное напряжение: максимум 5 В
- Рассеиваемая мощность: 75 мВт
- Размеры: 1.6 × 0.8 × 0.6 мм
- Корпус: 1608 (0603)
- Диапазон рабочих температур: от -40 до +85 °C
- Диапазон температур хранения: от -40 до +85 °C
- Тип монтажа: SMD
Где применяется
- Индикация режимов работы: сигнализация состояния устройств на панелях и платах
- Подсветка клавиатур и органов управления: точечная подсветка кнопок и шкал приборов
- Портативная электроника: компактная индикация в устройствах с ограниченным местом на плате
- Промышленное оборудование: индикация в условиях расширенного температурного диапазона
